NTN 7001HTDB/GH軸承代號說明
7
0
0
1
H
T
D
B
/
G
H
7：角接觸球軸承，默認接觸角：30o
0：尺寸系列：10系列
01：內徑：12 mm
HT：特殊的內部設計，可承受大軸向載荷
DB：背對背配對， / \
/GH：重壓預緊
7：
角接觸球軸承，默認接觸角：30o
0：
尺寸系列：10系列
01：
內徑：12 mm
HT：
特殊的內部設計，可承受大軸向載荷
DB：
背對背配對， / \
/GH：
重壓預緊
NTN 7001HTDB/GH軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 35000轉/分鐘 |
| 極限轉速-脂潤滑 | 26000轉/分鐘 |
| 結構 | 雙列 |
| 預緊力 | 重型 |
| 基本額定靜載荷 | 1670 lbf 7450 N 7.45 kN |
| 基本額定動載荷 | 1500 lbf 6650 N 6.65 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7001HTDB/GH軸承尺寸規格
| 雙聯角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 0.4724 in 12.000 mm |
| D | 1.1024 in 28.000 mm |
| B | 0.3150 in 8.000 mm |
| 2B | 0.6299 in 16.000 mm |
| d1 | 0.7126 in 18.100 mm |
| D1 | 0.7992 in 20.300 mm |
| D2 | 0.8937 in 22.700 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0059 in 0.150 mm |
| 接觸角 | 30 o |
| da min | 0.5709 in 14.500 mm |
| Db max | 1.0551 in 26.800 mm |
| ras max | 0.0118 in 0.300 mm |
| r1as max | 0.0059 in 0.150 mm |

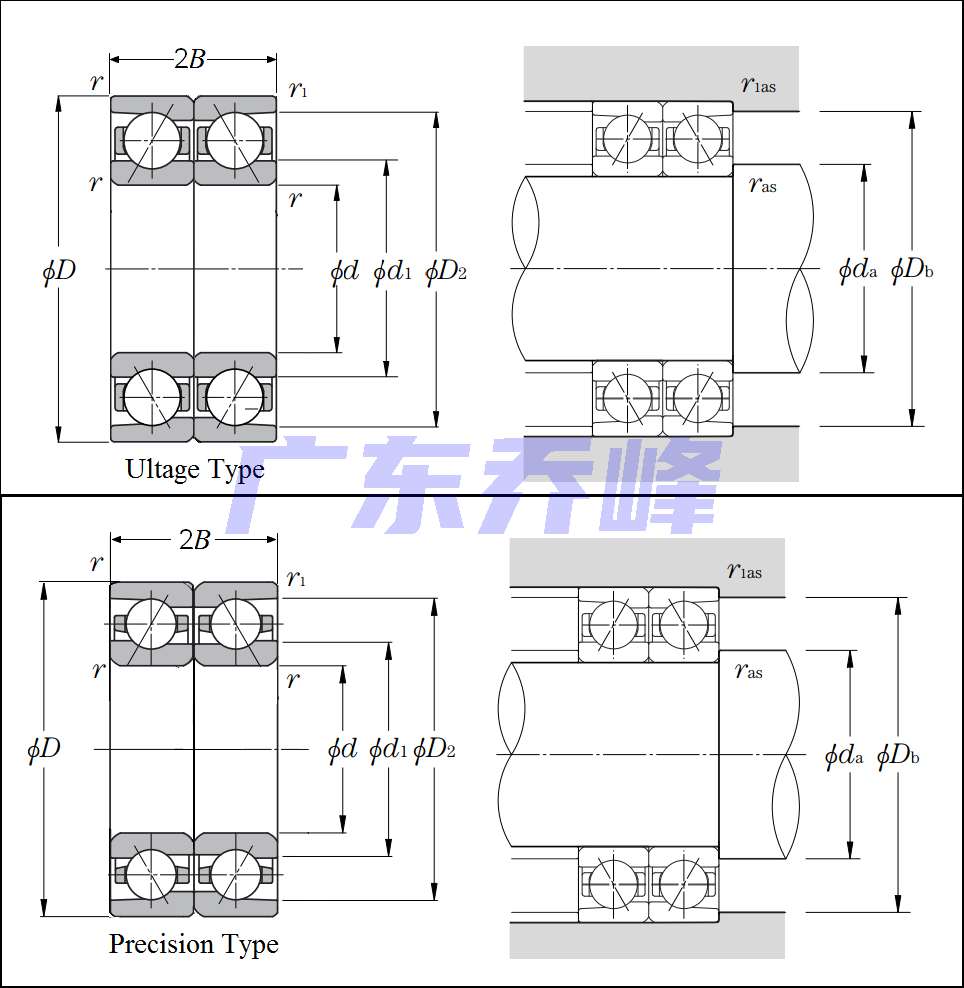

NTN 7001HTDB/GH軸承尺寸圖
