NTN-SNR MLE7005HVUJ84S軸承代號說明
M
L
E
7
0
0
5
H
V
U
J
8
4
S
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
7：角接觸球軸承
0：尺寸系列：10系列
05：內徑：25 mm
H：接觸角 25o
V：高精度
U：通用單列軸承
J8：中度預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
7：
角接觸球軸承
0：
尺寸系列：10系列
05：
內徑：25 mm
H：
接觸角 25o
V：
高精度
U：
通用單列軸承
J8：
中度預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLE7005HVUJ84S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 基本額定靜載荷 | 696 lbf 3100 N 3.10 kN |
| 基本額定動載荷 | 1598 lbf 7100 N 7.10 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLE7005HVUJ84S軸承尺寸規格
| 密封角接觸球軸承 - 接觸角 25°，標準精度 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.4724 in 12.000 mm |
| r2 max | 0.0236 in 0.600 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 25 o |
| a（負荷中心） | 0.5512 in 14.000 mm |
| d2 | 1.2165 in 30.900 mm |
| d3 | 1.2677 in 32.200 mm |
| D1 | 1.5709 in 39.900 mm |
| D4 | 1.6260 in 41.300 mm |
| 雙列寬度 | 0.9449 in 24.000 mm |
| 三列寬度 | 1.4173 in 36.000 mm |
| 四列寬度 | 1.8898 in 48.000 mm |

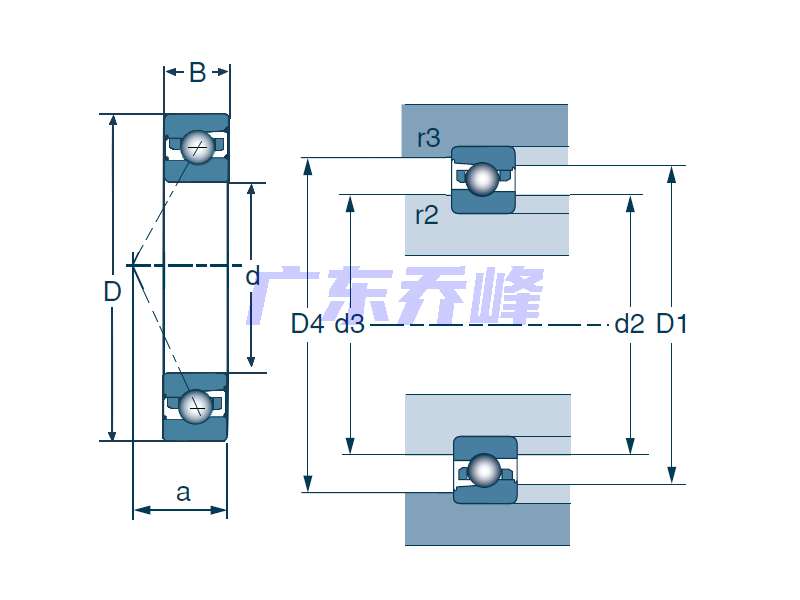

NTN-SNR MLE7005HVUJ84S軸承尺寸圖
