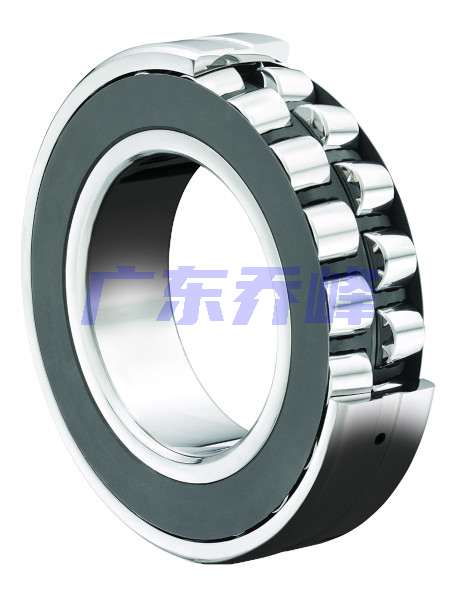

NTN 22216EAKD1ZZ軸承代號說明
2
2
2
1
6
E
A
K
D
1
Z
Z
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
16：內徑：80 mm
EA：EA型，帶壓制鋼保持架，高載荷
K：錐孔，錐角 1:12
D1：外圈潤滑油槽油孔
ZZ：雙面帶防塵蓋
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
16：
內徑：80 mm
EA：
EA型，帶壓制鋼保持架，高載荷
K：
錐孔，錐角 1:12
D1：
外圈潤滑油槽油孔
ZZ：
雙面帶防塵蓋
NTN 22216EAKD1ZZ軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 5800轉/分鐘 |
| 錐角 | 1:12 |
| 防塵蓋材質 | 鋼 |
| 精度等級 | 公制 |
| 外圈矯正 | 重新潤滑 |
| 結構 | 單列 |
| 基本額定靜載荷 | 64500 lbf 287000 N 287.00 kN |
| 基本額定動載荷 | 62500 lbf 278000 N 278.00 kN |
| 附件 | 雙面防塵蓋 |
| 重量 | 4.630 lb 2.100 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22216EAKD1ZZ軸承尺寸規格
| 帶防塵蓋調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 1.2992 in 33.000 mm |
| rs | 0.0787 in 2.000 mm |
| b | 0.3098 in 7.870 mm |

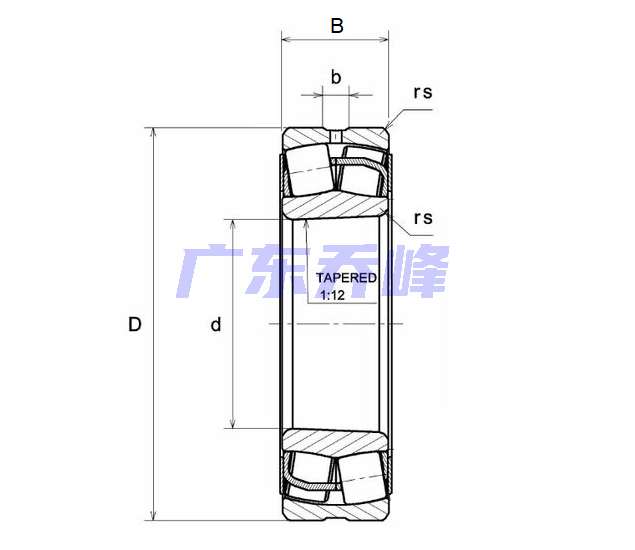

NTN 22216EAKD1ZZ軸承尺寸圖
