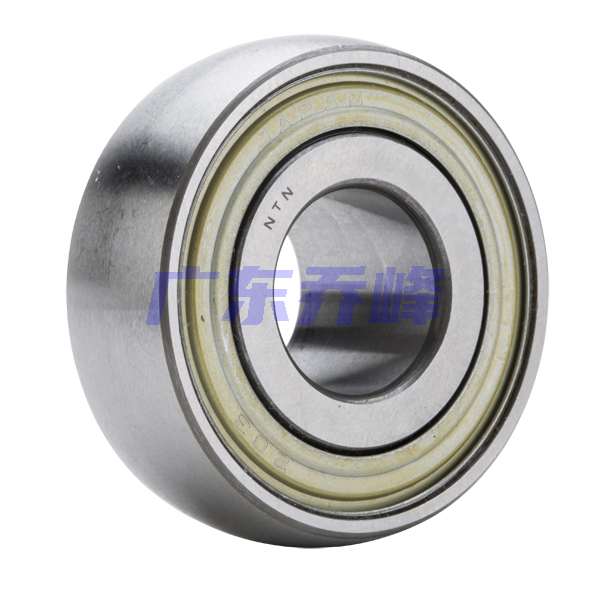

NTN UL209D1軸承代號說明
U
L
2
0
9
D
1
UL：窄內圈
2：系列：輕型承重
09：內徑：45 mm
D1：帶油槽油孔，可再潤滑
UL：
窄內圈
2：
系列：輕型承重
09：
內徑：45 mm
D1：
帶油槽油孔，可再潤滑
NTN UL209D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 無 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 209 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 4600 lbf 20400 N 20.40 kN |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 雙面密封 |
| 重量 | 1.874 lb 0.850 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UL209D1軸承尺寸規格
| 外球面軸承 - 球面外圈 - 尺寸 | |
| d | 1-25/32 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| C | 0.8661 in 22.000 mm |
| B | 1.6850 in 42.800 mm |
| B1 | 2.2165 in 56.300 mm |
| r | 0.0591 in 1.500 mm |
| S | 0.8425 in 21.400 mm |
| F | 0.1929 in 4.900 mm |
NTN UL209D1軸承尺寸圖
