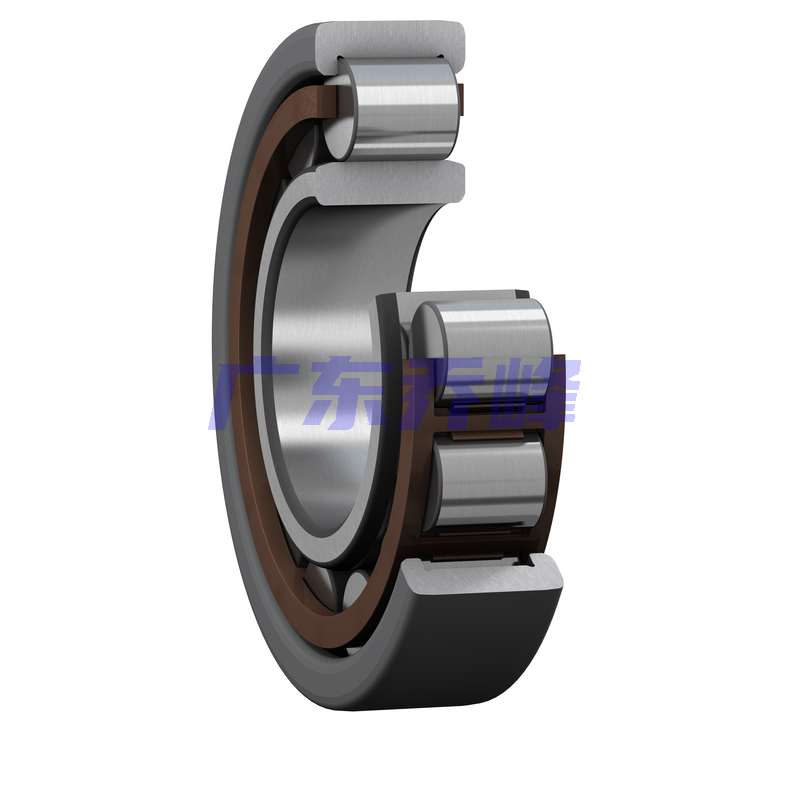

SKF NU1014ECP/C3VL0241軸承代號說明
N
U
1
0
1
4
E
C
P
/
C
3
V
L
0
2
4
1
NU：外圈雙擋邊，內圈無擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
14：內徑：70 mm
EC：優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
P：玻璃纖維增強 PA66 保持架，滾子引導
/：分隔符
C3：C3 游隙
VL0241：外圈外表面采用標準氧化鋁涂層
NU：
外圈雙擋邊，內圈無擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
14：
內徑：70 mm
EC：
優化內部設計，裝有更多更大的滾子，滾子端面與擋邊接觸優化
P：
玻璃纖維增強 PA66 保持架，滾子引導
/：
分隔符
C3：
C3 游隙
VL0241：
外圈外表面采用標準氧化鋁涂層
SKF NU1014ECP/C3VL0241軸承尺寸
| 內徑 | d | 70mm |
| 外徑 | D | 110mm |
| 寬度 | B | 20mm |
| 外圈肩部直徑 | D? ≈ | 97.5mm |
| 內圈滾道直徑 | F | 79.5mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 1.3mm |
| 倒角尺寸 | r?,? min. | 1.1mm |
| 倒角尺寸 | r?,? min. | 1mm |
SKF NU1014ECP/C3VL0241軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 74.6mm |
| 軸擋肩直徑 | d? max. | 78mm |
| 軸擋肩直徑 | db min. | 82mm |
| 軸擋肩直徑 | D? min. | 101mm |
| 軸承座擋肩尺寸 | D? max. | 104mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 1mm |
SKF NU1014ECP/C3VL0241軸承數據計算
| 基本額定動載 | 76.5kN |
| 基本額定靜載荷 | 93kN |
| 疲勞載荷限值 | 12kN |
| 參考轉速 | 7000r/min |
| 極限轉速 | 7000r/min |
| 計算系數 | 0.1 |
SKF NU1014ECP/C3VL0241軸承質量
| 軸承重量 | 0.62kg |
SKF NU1014ECP/C3VL0241軸承尺寸圖
