NTN 3305NR軸承代號說明
3
3
0
5
N
R
3：雙列角接觸球軸承帶填充槽
3：尺寸系列：03系列
05：內徑：25 mm
NR：帶止動環和止動槽
3：
雙列角接觸球軸承帶填充槽
3：
尺寸系列：03系列
05：
內徑：25 mm
NR：
帶止動環和止動槽
NTN 3305NR軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 6000 lbf 26600 N 26.60 kN |
| 基本額定動載荷 | 6150 lbf 27300 N 27.30 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 3305NR軸承尺寸規格
| 雙列角接觸球軸承 - 開式帶止動環 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 1.0000 in 25.400 mm |
| A | 0.1209 in 3.070 mm |
| D2 | 2.6654 in 67.700 mm |
| D1 | 2.3469 in 59.611 mm |
| f | 0.0748 in 1.900 mm |
| r | 0.0433 in 1.100 mm |
| 接觸角 | 32 o |
| a | 1.4961 in 38.000 mm |
| da min | 1.2598 in 32.000 mm |
| Da max | 2.1654 in 55.000 mm |
| ras max | 0.0394 in 1.000 mm |

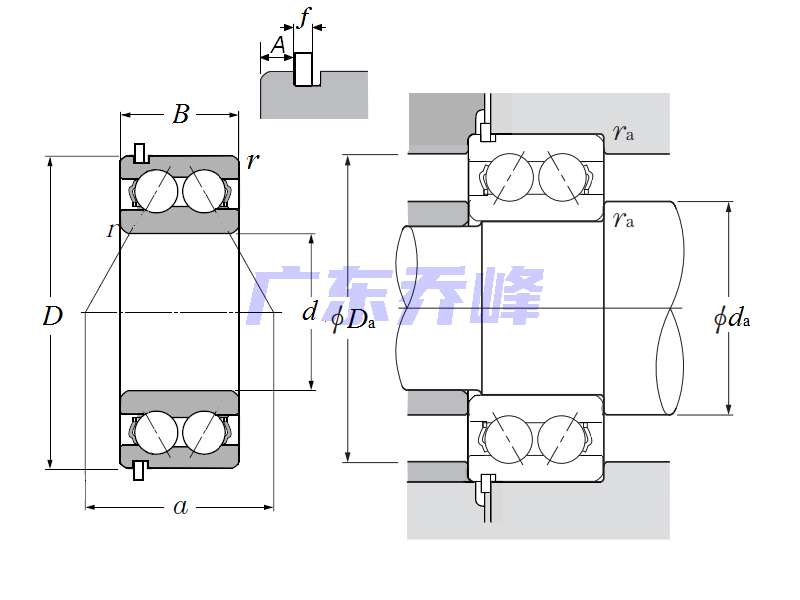

NTN 3305NR軸承尺寸圖
