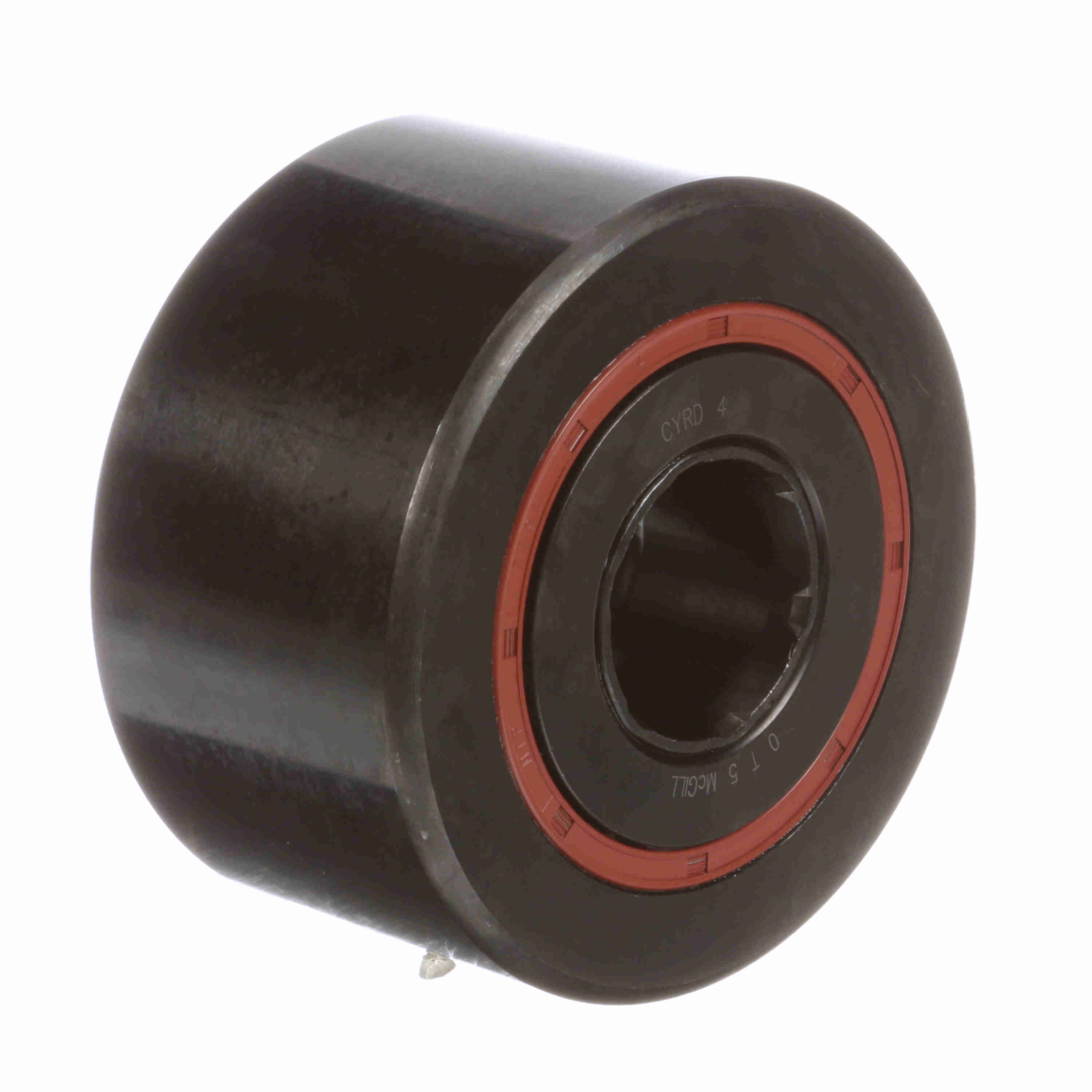

MCGILL CYRD3軸承代號說明
C
Y
R
D
3
CYR：Cam Yoke Roller，凸輪滾輪軸承
D：重型承重
3：公稱軸承內徑：3 in
CYR：
Cam Yoke Roller，凸輪滾輪軸承
D：
重型承重
3：
公稱軸承內徑：3 in

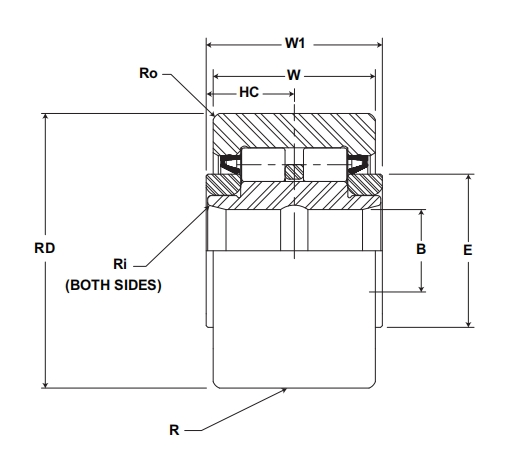

MCGILL CYRD3軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 滾輪外徑 RD | 3 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 1.75 |
| 滾輪寬度公差 | +0/-0.001 |
| 滾輪內徑 SD | 1 |
| 滾輪內徑公差 | +0.0001/-0.0005 |
| 滾輪內徑寬度 W1 | 1.8125 |
| 滾輪內徑寬度公差 | +0.005/-0.01 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (in) | |
| 孔中心距 HC | 0.63 |
| 最小凸臺直徑 E | 2.13 |
| 內圈圓角半徑 Ri | 0.08 |
| 外圈圓角半徑 Ro | 0.13 |
| 推薦軸直徑 (mm) | |
| 推配合 PF | 0.9994 |
| 推配合公差 PFT | ±0.0002 |
| 緊配合 PF | 1.002 |
| 緊配合公差 PFT | ±0.0002 |
| 壓配合 PF | 1.006 |
| 壓配合公差 PFT | ±0.0002 |
| 重量（lb） | |
| 3.08 | |
| 載荷（lb） | |
| 滾輪動載荷 | 18300 |
| 滾輪靜載荷 | 18100 |
