MCGILL SB22214W33SS軸承代號說明
S
B
2
2
2
1
4
W
3
3
S
S
SB：SPHERE-ROL?調心滾子軸承
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
14：內徑：70 mm
W33：外圈帶標準油槽油孔
SS：雙面帶 Nylaplate 密封件
SB：
SPHERE-ROL?調心滾子軸承
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
14：
內徑：70 mm
W33：
外圈帶標準油槽油孔
SS：
雙面帶 Nylaplate 密封件

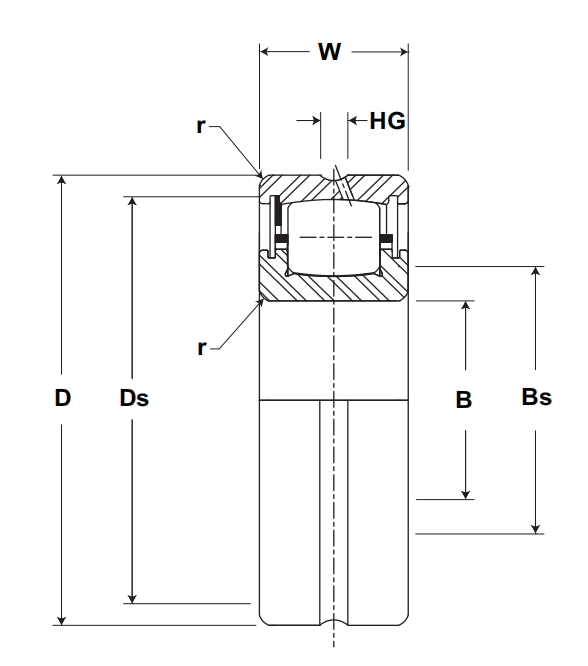

MCGILL SB22214W33SS軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 軸承內徑 d | 70 |
| 軸承內徑公差 | +0/-0.015 |
| 軸承外徑 D | 125 |
| 軸承外徑公差 | +0/-0.020 |
| 軸承厚度 W | 31 |
| 軸承厚度公差 | +0/-0.15 |
| 最小擋肩內徑 Bs | 79 |
| 最小擋肩外徑 Ds | 112 |
| 環形潤滑油槽 HG | 5 |
| Lambda密封最小間隙 J | 3 |
| 最大倒角半徑 r | 1.5 |

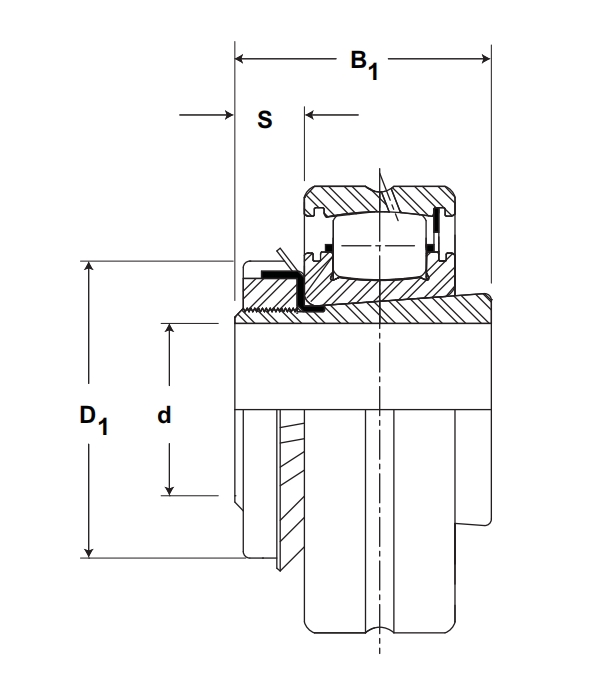

| 緊定套安裝尺寸 (mm) | |
| 軸徑 | - |
| B1 | - |
| S | - |
| D1 | - |
| 重量 | |
| 1.63 | |
| 載荷（N） | |
| 基本動載荷 | 159680 |
| 其他參數 | |
| 緊定套型號 | - |
| 極限轉速 (油潤滑) rpm | 3650 |
| 圓柱孔內部游隙 (mm) | |
| C2 游隙范圍 | 0.0305 至 0.0508 |
| 標準游隙范圍 | 0.0508 至 0.0813 |
| C3 游隙范圍 | 0.0813 至 0.1118 |
| C4 游隙范圍 | 0.1118 至 0.1448 |
| 圓錐孔（錐度 1：12）內部游隙 (mm) | |
| C2 游隙范圍 | 0.0457 至 0.0711 |
| 標準游隙范圍 | 0.0711 至 0.094 |
| C3 游隙范圍 | 0.094 至 0.1245 |
| C4 游隙范圍 | 0.1245 至 0.1549 |
