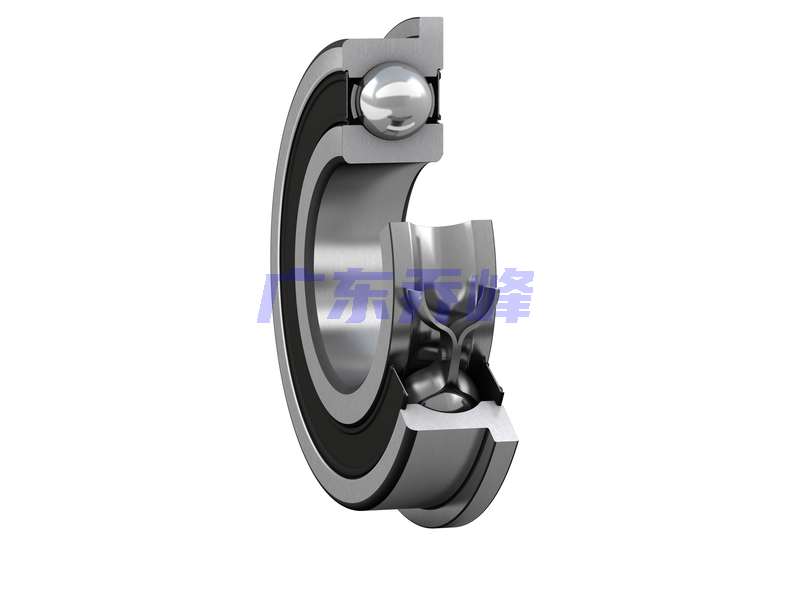

SKF W623R-2RS1軸承代號說明
W
6
2
3
R
-
2
R
S
1
W：不銹鋼，公制尺寸
6：微型深溝球軸承
2：尺寸系列：02系列
3：內徑：3 mm
R：外圈帶法蘭
-2RS1：雙面帶接觸式 NBR 丁腈橡膠密封件
W：
不銹鋼，公制尺寸
6：
微型深溝球軸承
2：
尺寸系列：02系列
3：
內徑：3 mm
R：
外圈帶法蘭
-2RS1：
雙面帶接觸式 NBR 丁腈橡膠密封件
SKF W623R-2RS1軸承尺寸
| 內徑 | d | 3mm |
| 外徑 | D | 10mm |
| 寬度 | B | 4mm |
| 內圈肩部凹槽直徑 | d? ≈ | 4.35mm |
| 外圈肩部凹槽直徑 | D? ≈ | 7.98mm |
| 法蘭外直徑 | D? | 11.5mm |
| 外圈導向法蘭寬度 | C | 1mm |
| 外圈倒角尺寸 | r?,? min. | 0.15mm |
SKF W623R-2RS1軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 3.9mm |
| 軸擋肩直徑 | d? max. | 4.3mm |
| 倒角半徑 | r? max. | 0.15mm |
SKF W623R-2RS1軸承數據計算
| 基本額定動載 | 0.358kN |
| 基本額定靜載荷 | 0.11kN |
| 疲勞載荷限值 | 0.005kN |
| 極限轉速 | 40000r/min |
| 計算系數 | 0.03 |
| 計算系數 | 6.3 |
SKF W623R-2RS1軸承質量
| 軸承重量 | 0.0017kg |
SKF W623R-2RS1軸承公差等級
| 尺寸公差 | 普通 | |
| 徑向跳動 | 普通 |
SKF W623R-2RS1軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF W623R-2RS1軸承尺寸圖
