SKF SILKAC20M軸承代號說明
S
I
L
K
A
C
2
0
M
SI：陰螺紋桿端關節軸承，默認右旋螺紋
L：左旋螺紋
KAC：【鋼/青銅】材質
20：內徑：20 mm
M：【鋼/青銅】材質
SI：
陰螺紋桿端關節軸承，默認右旋螺紋
L：
左旋螺紋
KAC：
【鋼/青銅】材質
20：
內徑：20 mm
M：
【鋼/青銅】材質

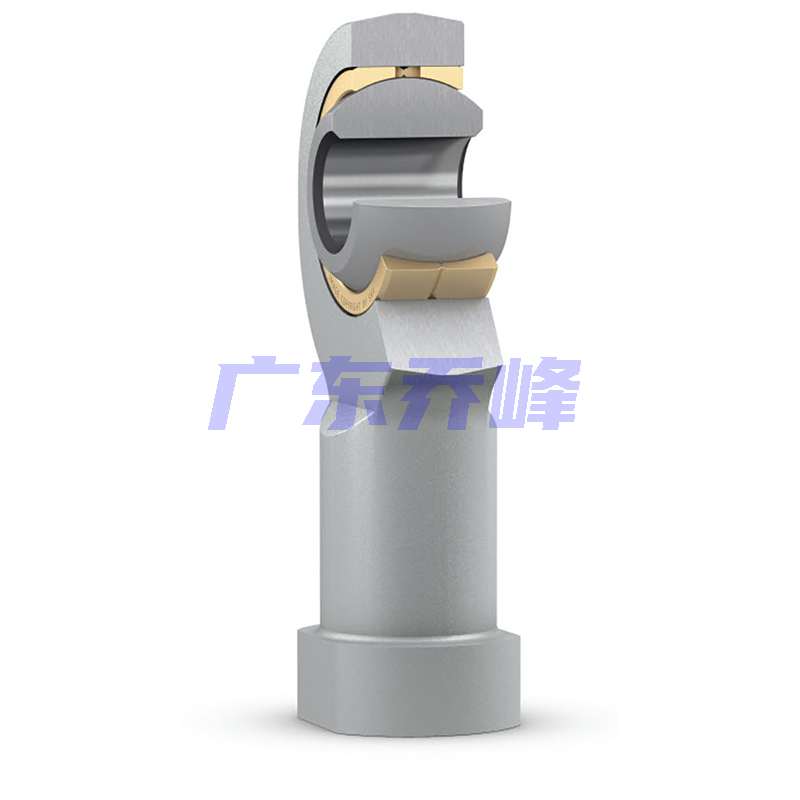

SKF SILKAC20M軸承
| 潤滑劑 | 定期重新潤滑 - 潤滑脂 | |
| 設計 | 鋼/銅 | |
| 密封解決方案 | 不需要密封件 | |
| 連桿端桿的連接特征 | 左旋陰螺紋 |
SKF SILKAC20M軸承尺寸
| 內徑 | d | 20mm | |
| 頂部直徑 | d? max. | 51mm | |
| 內圈寬度 | B | 25mm | |
| 螺紋 | G | M 20x1.5 | |
| 頂部寬度 | C? max. | 18.5mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 77mm | |
| 傾斜角 | α | 14° | |
| 內圈滾道直徑 | d? | 34.9mm | |
| 軸承座桿直徑 | d? ≈ | 27.5mm | |
| 軸承座桿直徑 | d? max. | 37mm | |
| 螺紋長度 | l? min. | 30mm | |
| 軸承座長度（高度） | l? max. | 103mm | |
| 平面扳手長度 | l? ≈ | 10mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 25mm | |
| 扳手尺寸 | w | 30mm | |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
SKF SILKAC20M軸承數據計算
| 基本額定動載 | 31.5kN |
| 基本額定靜載荷 | 35.5kN |
| 軸承動載荷特定系數 | 50N/mm2 |
| 材料常數 | 330 |
SKF SILKAC20M軸承質量
| 關節端質量 | 0.4kg |
SKF SILKAC20M軸承尺寸圖
