SKF SIL12E軸承代號說明
S
I
L
1
2
E
SI：陰螺紋桿端關節軸承，默認右旋螺紋
L：左旋螺紋
12：內徑：12 mm
E：【鋼/鋼】材質，內圈和外圈帶環形槽和潤滑孔
SI：
陰螺紋桿端關節軸承，默認右旋螺紋
L：
左旋螺紋
12：
內徑：12 mm
E：
【鋼/鋼】材質，內圈和外圈帶環形槽和潤滑孔

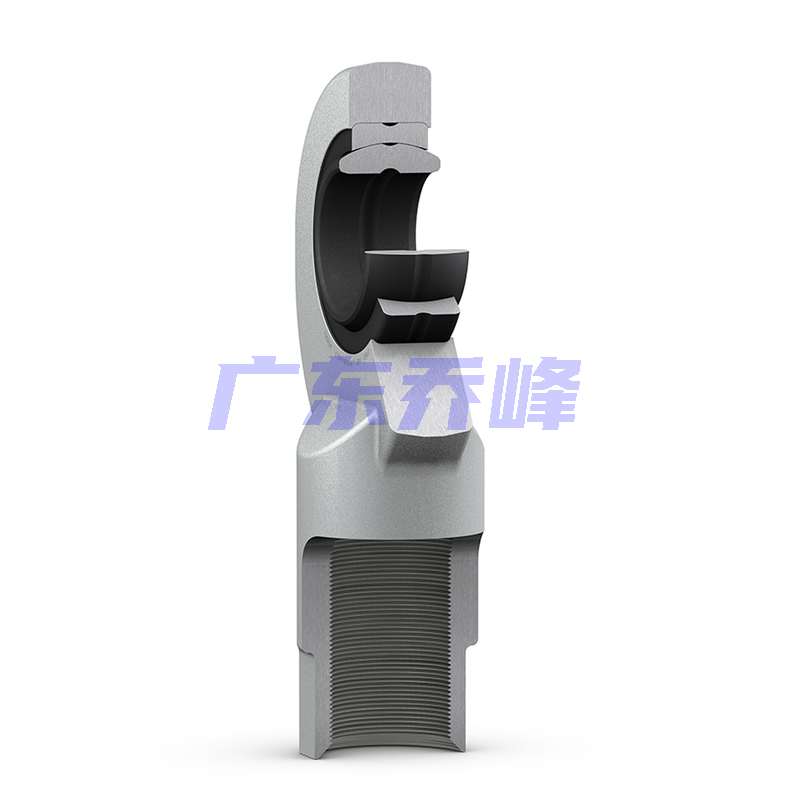

SKF SIL12E軸承
| 潤滑劑 | - | |
| 設計 | 鋼/鋼 | |
| 密封解決方案 | 不需要密封件 | |
| 連桿端桿的連接特征 | 左旋陰螺紋 |
SKF SIL12E軸承尺寸
| 內徑 | d | 12mm | |
| 頂部直徑 | d? max. | 35mm | |
| 內圈寬度 | B | 10mm | |
| 螺紋 | G | M 12 | |
| 頂部寬度 | C? max. | 8.5mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 50mm | |
| 傾斜角 | α | 10° | |
| 內圈滾道直徑 | d? | 18mm | |
| 桿子直徑 | d? ≈ | 19mm | |
| 螺紋長度 | l? min. | 18mm | |
| 軸承座長度（高度） | l? max. | 69mm | |
| 平面扳手長度 | l? ≈ | 12mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 17mm | |
| 扳手尺寸 | w | 17mm | |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
SKF SIL12E軸承數據計算
| 基本額定動載 | 10.8kN |
| 基本額定靜載荷 | 25.5kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 材料常數 | 330 |
SKF SIL12E軸承質量
| 關節端質量 | 0.11kg |
