SKF SI17ES軸承代號說明
S
I
1
7
E
S
SI：陰螺紋桿端關節軸承，默認右旋螺紋
17：內徑：17 mm
ES：優化的【鋼/鋼】材質，帶潤滑孔的開口外圈
SI：
陰螺紋桿端關節軸承，默認右旋螺紋
17：
內徑：17 mm
ES：
優化的【鋼/鋼】材質，帶潤滑孔的開口外圈

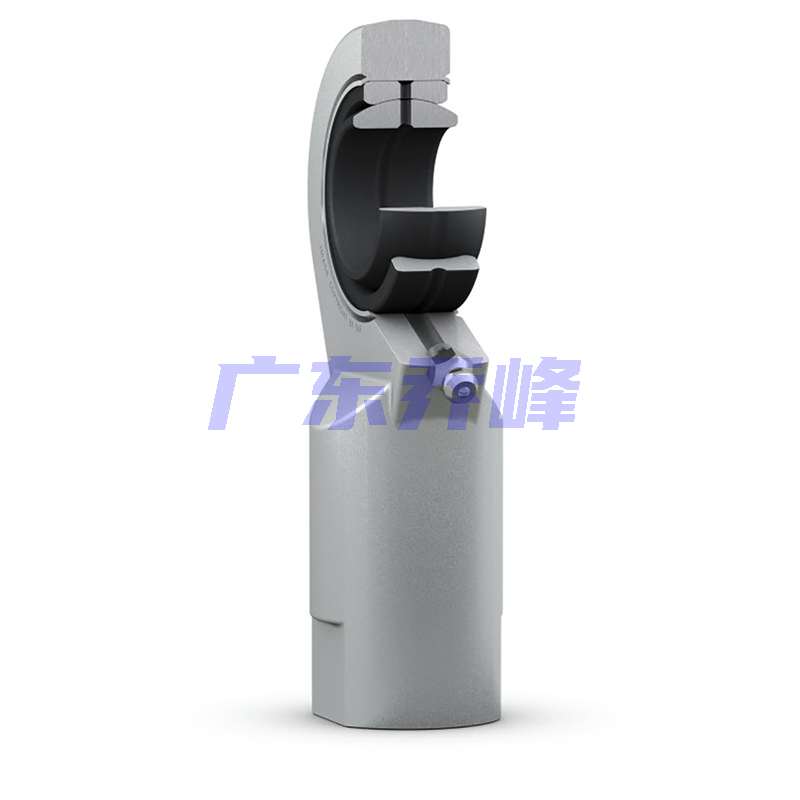

SKF SI17ES軸承
| 潤滑劑 | 定期重新潤滑 - 潤滑脂 | |
| 設計 | 鋼/鋼 | |
| 密封解決方案 | 不需要密封件 | |
| 連桿端桿的連接特征 | 右旋陰螺紋 |
SKF SI17ES軸承尺寸
| 內徑 | d | 17mm | |
| 頂部直徑 | d? max. | 47mm | |
| 內圈寬度 | B | 14mm | |
| 螺紋 | G | M 16 | |
| 頂部寬度 | C? max. | 11.5mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h? | 67mm | |
| 傾斜角 | α | 10° | |
| 內圈滾道直徑 | d? | 25mm | |
| 桿子直徑 | d? ≈ | 25mm | |
| 螺紋長度 | l? min. | 24mm | |
| 軸承座長度（高度） | l? max. | 92mm | |
| 平面扳手長度 | l? ≈ | 15mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 22mm | |
| 扳手尺寸 | w | 22mm | |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
SKF SI17ES軸承數據計算
| 基本額定動載 | 21.2kN |
| 基本額定靜載荷 | 44kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 材料常數 | 330 |
SKF SI17ES軸承質量
| 關節端質量 | 0.25kg |
SKF SI17ES軸承尺寸圖
