SKF SALA50TXE-2LS軸承代號說明
S
A
L
A
5
0
T
X
E
-
2
L
S
SA：陽螺紋桿端關節軸承，默認右旋螺紋
L：左旋螺紋
A：裝配尺寸不同（螺紋、外殼高度）
50：內徑：50 mm
TXE：穿透硬化研磨鋼，滑動表面鍍硬鉻并拋光
-2LS：帶有鋼背襯的三唇彈性體重型密封
SA：
陽螺紋桿端關節軸承，默認右旋螺紋
L：
左旋螺紋
A：
裝配尺寸不同（螺紋、外殼高度）
50：
內徑：50 mm
TXE：
穿透硬化研磨鋼，滑動表面鍍硬鉻并拋光
-2LS：
帶有鋼背襯的三唇彈性體重型密封
SKF SALA50TXE-2LS軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計 | 鋼/PTFE 纖維 | |
| 密封解決方案 | 三唇密封件 | |
| 連桿端桿的連接特征 | 左旋陽螺紋 |
SKF SALA50TXE-2LS軸承尺寸
| 內徑 | d | 50mm | |
| 頂部直徑 | d? max. | 114mm | |
| 內圈寬度 | B | 35mm | |
| 螺紋 | G | M 45x3 | |
| 頂部寬度 | C? max. | 31mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h | 185mm | |
| 傾斜角 | α | 6° | |
| 內圈滾道直徑 | d? | 66mm | |
| 螺紋長度 | l? min. | 104mm | |
| 軸承座長度（高度） | l? max. | 244mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 58mm | |
| 軸承內倒角尺寸 | r? min. | 0.6mm |
SKF SALA50TXE-2LS軸承數據計算
| 基本額定動載 | 440kN |
| 基本額定靜載荷 | 245kN |
| 軸承動載荷特定系數 | 300N/mm2 |
SKF SALA50TXE-2LS軸承質量
| 關節端質量 | 3.3kg |

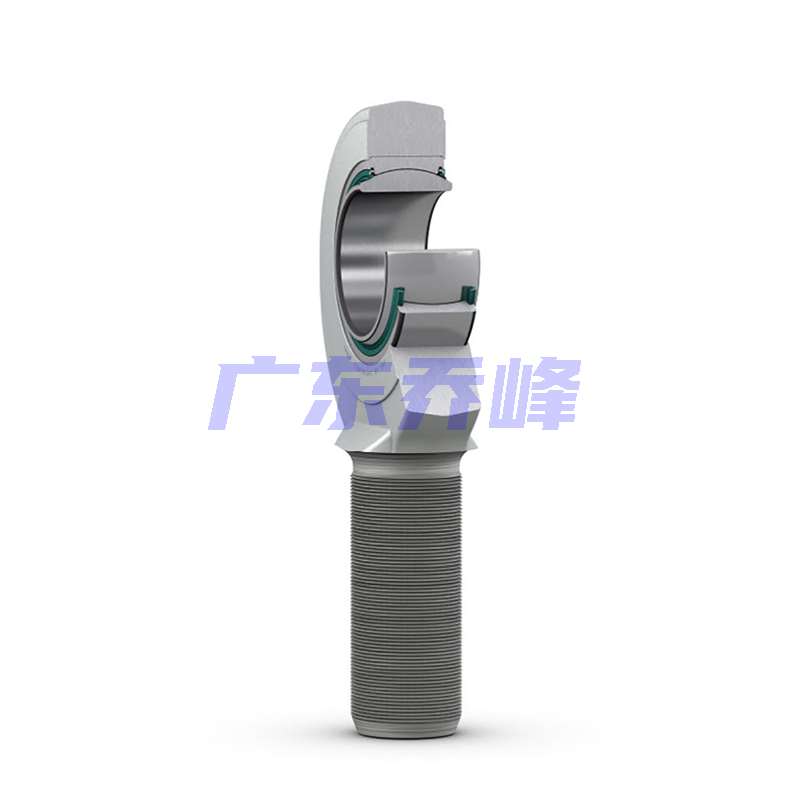

SKF SALA50TXE-2LS軸承尺寸圖
