SKF SAL30ES軸承代號說明
S
A
L
3
0
E
S
SA：陽螺紋桿端關節軸承，默認右旋螺紋
L：左旋螺紋
30：內徑：30 mm
ES：優化的【鋼/鋼】材質，帶潤滑孔的開口外圈
SA：
陽螺紋桿端關節軸承，默認右旋螺紋
L：
左旋螺紋
30：
內徑：30 mm
ES：
優化的【鋼/鋼】材質，帶潤滑孔的開口外圈

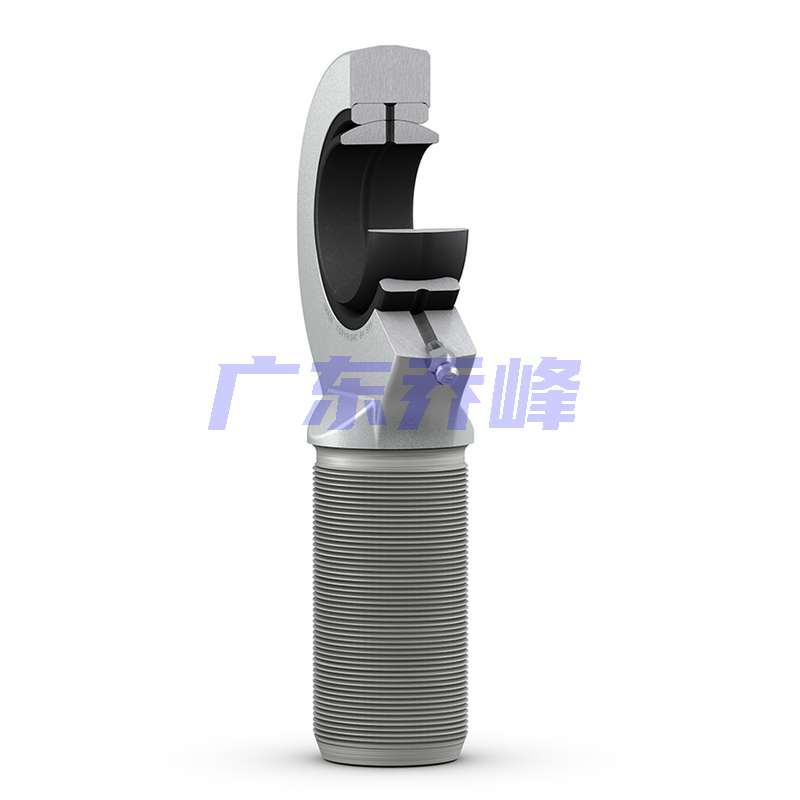

SKF SAL30ES軸承
| 潤滑劑 | 定期重新潤滑 - 潤滑脂 | |
| 設計 | 鋼/鋼 | |
| 密封解決方案 | 不需要密封件 | |
| 連桿端桿的連接特征 | 左旋陽螺紋 |
SKF SAL30ES軸承尺寸
| 內徑 | d | 30mm | |
| 頂部直徑 | d? max. | 75mm | |
| 內圈寬度 | B | 22mm | |
| 螺紋 | G | M 30x2 | |
| 頂部寬度 | C? max. | 20mm | |
| 滾子端面桿高度-活塞中心位置的距離 | h | 110mm | |
| 傾斜角 | α | 6° | |
| 內圈滾道直徑 | d? | 40.7mm | |
| 螺紋長度 | l? min. | 65mm | |
| 軸承座長度（高度） | l? max. | 149mm | |
| 倒角桿-活塞杠頭位置的距離 | l? min. | 34mm | |
| 軸承內倒角尺寸 | r? min. | 0.6mm |
SKF SAL30ES軸承數據計算
| 基本額定動載 | 62kN |
| 基本額定靜載荷 | 81.5kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 材料常數 | 330 |
SKF SAL30ES軸承質量
| 關節端質量 | 0.9kg |
SKF SAL30ES軸承尺寸圖
