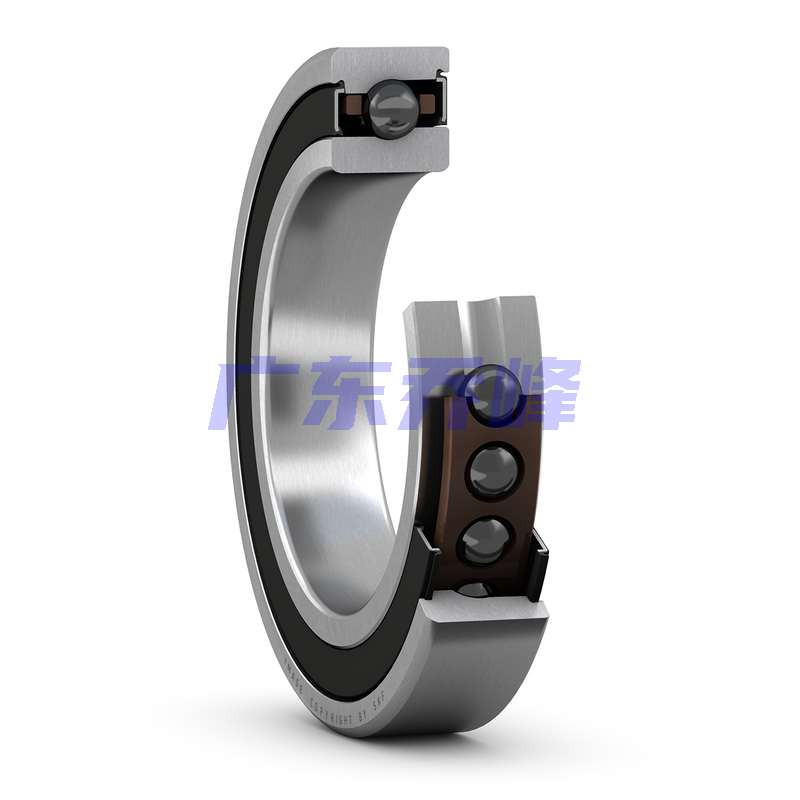

SKF S7015ACE/HCP4A軸承代號說明
S
7
0
1
5
A
C
E
/
H
C
P
4
A
S：密封型
7：超精密角接觸球軸承
0：尺寸系列：10系列
15：內徑：75 mm
ACE：25° 接觸角，高轉速，E型設計
/：分隔符
HC：混合陶瓷軸承（Si3N4氮化硅材質滾珠）
P4A：尺寸公差符合 ISO 公差 4 級，幾何公差符合 SKF 內部公差要求
S：
密封型
7：
超精密角接觸球軸承
0：
尺寸系列：10系列
15：
內徑：75 mm
ACE：
25° 接觸角，高轉速，E型設計
/：
分隔符
HC：
混合陶瓷軸承（Si3N4氮化硅材質滾珠）
P4A：
尺寸公差符合 ISO 公差 4 級，幾何公差符合 SKF 內部公差要求
SKF S7015ACE/HCP4A軸承尺寸
| 內徑 | d | 75mm |
| 外徑 | D | 115mm |
| 寬度 | B | 20mm |
| 內圈肩部直徑（最大側面） | d? | 89.28mm |
| 內圈肩部直徑（最小側面） | d? | 86.8mm |
| 外圈肩部凹槽直徑（最大側面） | D? | 104.1mm |
| 內圈最大側面倒角尺寸 | r?,? min. | 1.1mm |
| 外圈-最小側面倒角尺寸 | r?,? min. | 0.6mm |
| 距離壓力點 | a | 32.3mm |
SKF S7015ACE/HCP4A軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 81mm |
| 軸擋肩直徑 | d? max. | 88.5mm |
| 軸擋肩直徑 | db min. | 81mm |
| 軸擋肩直徑 | db max. | 86mm |
| 軸承座擋肩尺寸 | D? max. | 109mm |
| 軸承座擋肩尺寸 | Db max. | 110.8mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 0.6mm |
SKF S7015ACE/HCP4A軸承數據計算
| 基本額定動載 | 24.7kN |
| 基本額定靜載荷 | 20.4kN |
| 疲勞載荷限值 | 0.63kN |
| 潤滑脂潤滑可達轉速 | 17000r/min |
| 接觸角 | 25° |
| 球直徑 | 9.525mm |
| 頁數 | 26 |
SKF S7015ACE/HCP4A軸承質量
| 軸承重量 | 0.62kg |
SKF S7015ACE/HCP4A軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF S7015 ACEGA/HCP4A軸承 | ￥4709.25元 | - | 10 |
| SKF S7015ACE/HCP4ADGA軸承 | ￥18859.66元 | - | 7 |
SKF S7015ACE/HCP4A軸承尺寸圖
