SKF RPNA15/28軸承代號說明
R
P
N
A
1
5
/
2
8
R：不帶內圈的軸承
PNA：對中滾針軸承
15：內徑：15 mm
/：分隔符
28：外徑：15 mm
R：
不帶內圈的軸承
PNA：
對中滾針軸承
15：
內徑：15 mm
/：
分隔符
28：
外徑：15 mm
SKF RPNA15/28軸承尺寸
| 滾子下直徑 | Fw | 15mm |
| 外徑 | D | 28mm |
| 寬度 | C | 12mm |
| 隔套肩部內徑 | D? | 24.5mm |
| 鋼板緊定套的倒角尺寸 | r min. | 0.8mm |
SKF RPNA15/28軸承擋肩尺寸
| 軸承座最小可允許擋肩 | D? min. | 23.5mm |
| 軸承座最大可允許擋肩直徑 | D? max. | 24.5mm |
| 倒角半徑 | r? max. | 0.8mm |
SKF RPNA15/28軸承數據計算
| 基本額定動負荷 | 7.37kN |
| 基本額定靜負荷 | 9.15kN |
| 疲勞負荷限值 | 1.08kN |
| 參考轉速 | 24000r/min |
| 極限轉速 | 28000r/min |
SKF RPNA15/28軸承質量
| 軸承重量 | 0.032kg |

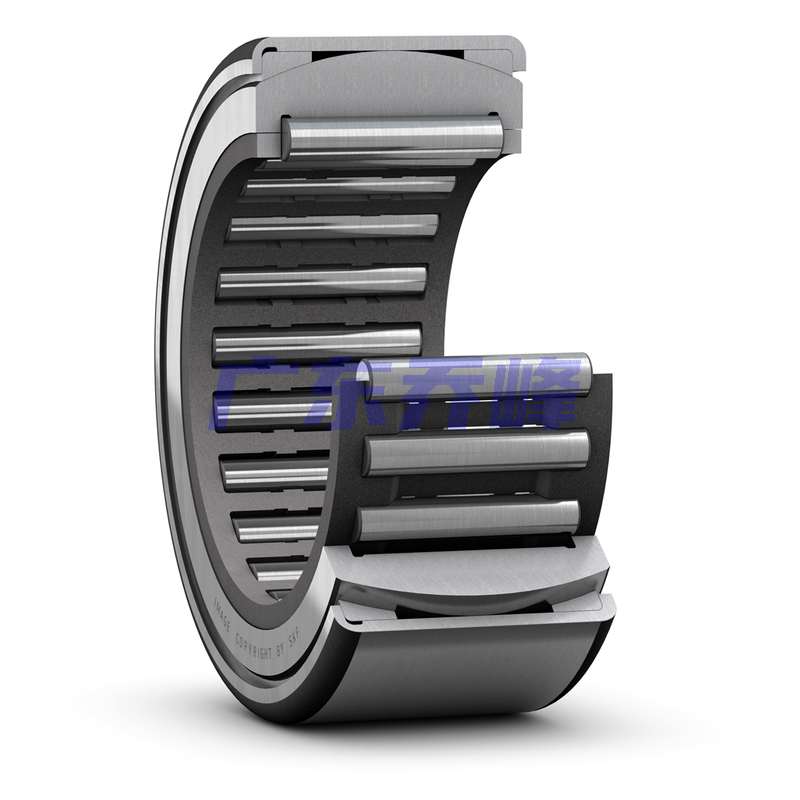

SKF RPNA15/28軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF RPNA15/28軸承尺寸圖
