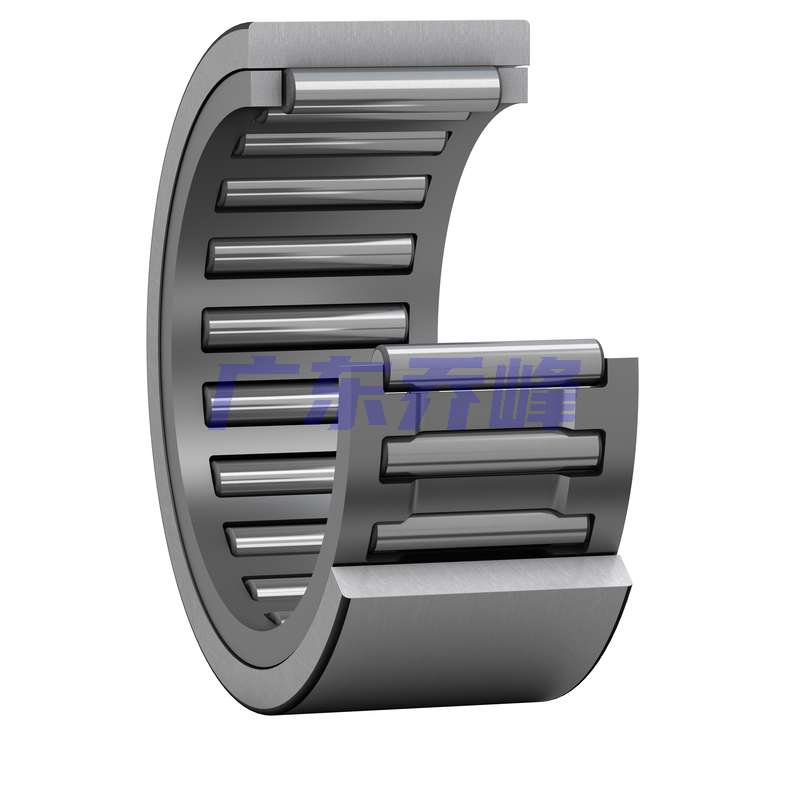

SKF RNAO50X65X20軸承代號說明
R
N
A
O
5
0
X
6
5
X
2
0
R：無內圈
NAO：機切削滾針軸承（無擋邊）
50：內徑：50 mm
X：分隔符
65：外徑：50 mm
X：分隔符
20：厚度：50 mm
R：
無內圈
NAO：
機切削滾針軸承（無擋邊）
50：
內徑：50 mm
X：
分隔符
65：
外徑：50 mm
X：
分隔符
20：
厚度：50 mm
SKF RNAO50X65X20軸承尺寸
| 滾子下直徑 | Fw | 50mm |
| 外徑 | D | 65mm |
| 寬度 | C | 20mm |
| 外圈滾道直徑 | E | 58mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
SKF RNAO50X65X20軸承擋肩尺寸
| 不帶有凸緣的最小允許擋肩軸徑和滾動軸承 | d? | 57.2mm |
| 軸承座擋肩（不帶凸緣） | D? | 58.5mm |
| 不帶有凸緣的軸承座和軸承的最小允許擋肩直徑 | Db | 50.6mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF RNAO50X65X20軸承數據計算
| 基本額定動負荷 | 34.1kN |
| 基本額定靜負荷 | 62kN |
| 疲勞負荷限值 | 7.65kN |
| 參考轉速 | 8000r/min |
| 極限轉速 | 9000r/min |
SKF RNAO50X65X20軸承質量
| 軸承重量 | 0.17kg |
SKF RNAO50X65X20軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF RNAO50X65X20軸承尺寸圖
