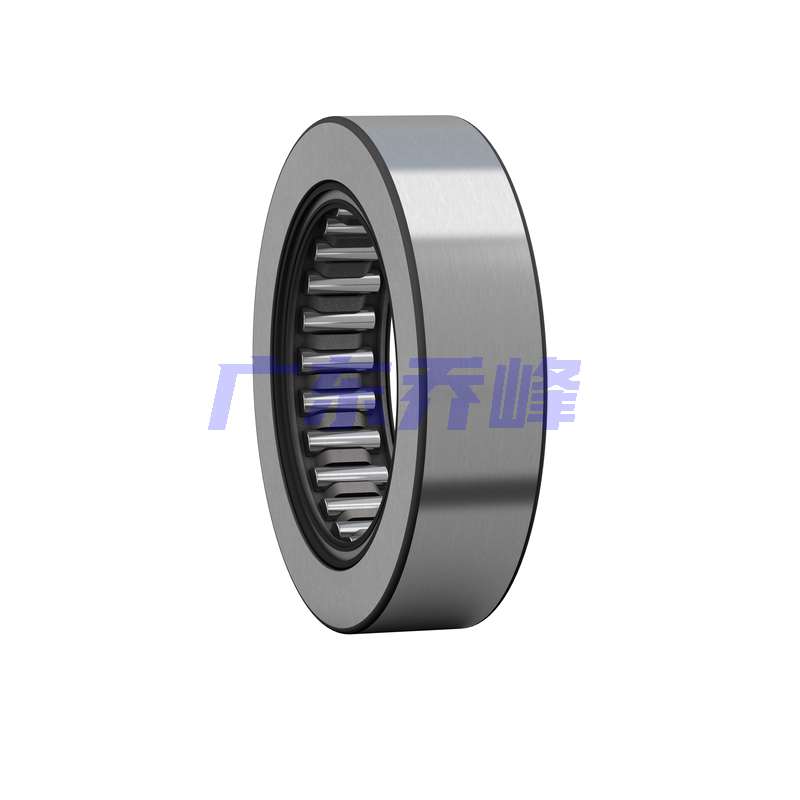

SKF RNA2204.2RS軸承代號說明
R
N
A
2
2
0
4
.
2
R
S
R：無內圈圓柱滾子滾輪軸承
NA：不帶擋邊，裝有滾針和保持架組件
22：NA22系列
04：帶內圈內徑：20 mm
.2RS：雙面帶接觸式密封件
R：
無內圈圓柱滾子滾輪軸承
NA：
不帶擋邊，裝有滾針和保持架組件
22：
NA22系列
04：
帶內圈內徑：20 mm
.2RS：
雙面帶接觸式密封件
SKF RNA2204.2RS軸承尺寸
| 外徑 | D | 47mm |
| 滾子下直徑 | Fw | 25mm |
| 寬度 | C | 17.8mm |
| 外圈肩部凹槽直徑 | D? | 33mm |
| 外圈倒角尺寸 | r?,? min. | 1mm |
SKF RNA2204.2RS軸承數據計算
| 基本額定動負荷 | 16.1kN |
| 基本額定靜負荷 | 18kN |
| 疲勞負荷限值 | 2.16kN |
| 最大徑向動態負荷 | 17.6kN |
| 最大靜止徑向負荷 | 25.5kN |
| 極限轉速 | 4000r/min |
SKF RNA2204.2RS軸承質量
| 圓柱滾子滾輪軸承質量 | 0.15kg |
SKF RNA2204.2RS軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF RNA2204.2RS軸承尺寸圖
