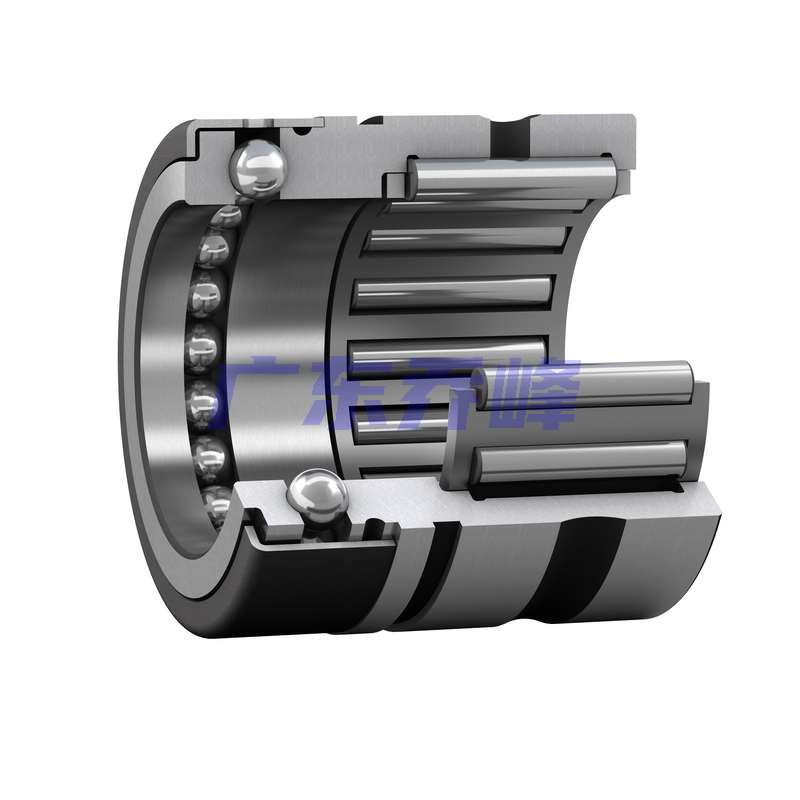

SKF NX30軸承代號說明
N
X
3
0
NX：滾針/滿裝推力球組合軸承
30：滾子下直徑：30 mm
NX：
滾針/滿裝推力球組合軸承
30：
滾子下直徑：30 mm
SKF NX30軸承尺寸
| 滾子下直徑 | Fw | 30mm |
| 外徑 | D | 42mm |
| 外圈寬度 | C | 30mm |
| 法蘭側面到潤滑孔（fcThBB）的距離 | C? | 10mm |
| 孔徑范圍（ThBB） | d | 30mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
SKF NX30軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 36.5mm |
| 軸承座擋肩尺寸（FcThBB） | D? max. | 40mm |
| 外圈側面到定位環背面的距離（滾針軸承 / FcThBB） | C? | 14.2mm |
| 倒角半徑 | r? max. | 0.3mm |
| 相關內圈內徑 | d? | 25mm |
| 內圈滾道直徑 | F | 30mm |
| 相關內圈寬度 | B? | 20mm |
SKF NX30軸承數據計算
| 基本額定動載荷，徑向 | 22.9kN |
| 基本額定靜載荷，徑向 | 38kN |
| 基本額定動載荷，軸向 | 12.7kN |
| 基本額定靜載荷，軸向 | 32.5kN |
| 軸向疲勞載荷極限，徑向 | 4.8kN |
| 疲勞載荷極限，軸向 | 1.2kN |
| 最小軸向載荷系數 | 0.0055 |
| 參考轉速 | 5300r/min |
| 極限轉速 | 6000r/min |
SKF NX30軸承質量
| 軸承重量 | 0.13kg |
SKF NX30軸承相關產品
| 內圈 | IR 25x30x20 | |
| 止動環 | SW 42 |
SKF NX30軸承尺寸圖
