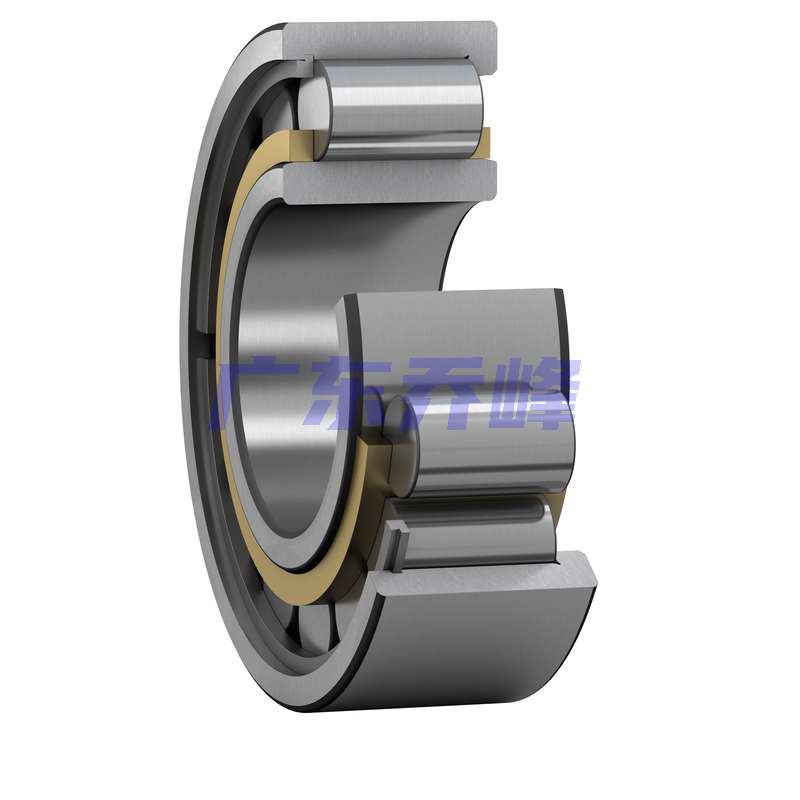

SKF NUH2348ECMH/PEX軸承代號說明
N
U
H
2
3
4
8
E
C
M
H
/
P
E
X
NUH：滿裝圓柱滾子軸承，內圈無擋邊，外圈單擋邊，另一側帶擋圈
2：寬度系列：02系列
3：尺寸系列：03系列
48：內徑：240 mm
EC：優化的內部設計，更多或更大的滾子，改良滾子端面與擋邊接觸
MH：機切削黃銅保持架，內圈滾道引導
/PEX：SKF Explorer 軸承
NUH：
滿裝圓柱滾子軸承，內圈無擋邊，外圈單擋邊，另一側帶擋圈
2：
寬度系列：02系列
3：
尺寸系列：03系列
48：
內徑：240 mm
EC：
優化的內部設計，更多或更大的滾子，改良滾子端面與擋邊接觸
MH：
機切削黃銅保持架，內圈滾道引導
/PEX：
SKF Explorer 軸承
SKF NUH2348ECMH/PEX軸承尺寸
| 內徑 | d | 240mm |
| 外徑 | D | 500mm |
| 寬度 | B | 155mm |
| 外圈肩部直徑 | D? ≈ | 425.7mm |
| 內圈滾道直徑 | F | 299mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 3.1mm |
| 倒角尺寸 | r?,? min. | 5mm |
SKF NUH2348ECMH/PEX軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 260mm |
| 軸擋肩直徑 | d? max. | 298mm |
| 軸擋肩直徑 | db min. | 303mm |
| 軸承座擋肩尺寸 | D? min. | 362mm |
| 軸承座擋肩尺寸 | D? max. | 479mm |
| 倒角半徑 | r? max. | 4mm |
| 倒角半徑 | r? max. | 4mm |
SKF NUH2348ECMH/PEX軸承數據計算
| 基本額定動載 | 3150kN |
| 基本額定靜載荷 | 4000kN |
| 疲勞載荷限值 | 345kN |
| 參考轉速 | 1300r/min |
| 極限轉速 | 1500r/min |
| 計算系數 | 0.2 |
SKF NUH2348ECMH/PEX軸承質量
| 軸承重量 | 143kg |
SKF NUH2348ECMH/PEX軸承尺寸圖
