SKF NNU4964BK/SPW33軸承代號說明
N
N
U
4
9
6
4
B
K
/
S
P
W
3
3

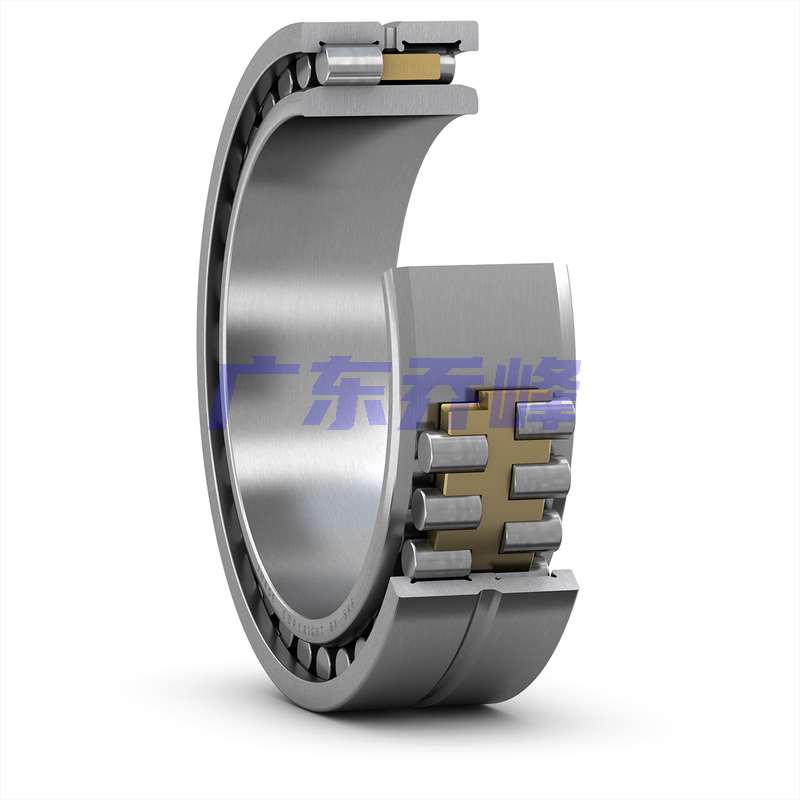

NNU：雙列圓柱滾子軸承，內圈無擋邊，外圈三擋邊
49：NNU49 系列
64：內徑：320 mm
B：改良內部結構
K：錐孔，錐度 1:12
/SP：尺寸精度 P5 級，運行精度 P4 級
W33：外圈帶油槽和三個油孔
NNU：
雙列圓柱滾子軸承，內圈無擋邊，外圈三擋邊
49：
NNU49 系列
64：
內徑：320 mm
B：
改良內部結構
K：
錐孔，錐度 1:12
/SP：
尺寸精度 P5 級，運行精度 P4 級
W33：
外圈帶油槽和三個油孔
SKF NNU4964BK/SPW33軸承尺寸
| 內徑 | d | 320mm |
| 外徑 | D | 440mm |
| 寬度 | B | 118mm |
| 外圈肩部直徑（NNU 設計） | D? | 399mm |
| 內圈滾道直徑（NNU 設計） | F | 359mm |
| 外圈潤滑槽寬度 | b | 16.7mm |
| 潤滑孔直徑（外圈） | K | 9mm |
| 外圈倒角尺寸 | r?,? min. | 3mm |
| 內圈倒角尺寸（配有圓錐孔的軸承） | r?,? min. | 1.5mm |
| 正常位置軸承套圈相對于其他正常位置套圈許可軸向位移（所有） | s max. | 5.5mm |
| 圓錐孔，錐度 1:12 |
SKF NNU4964BK/SPW33軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 333mm |
| 軸徑擋肩（NUU 設計） | d? max. | 355mm |
| 軸承座擋肩尺寸 | D? max. | 427mm |
| 倒角半徑（僅適用于 LSB） | r? max. | 2.5mm |
| 噴油嘴位置（不能選擇 TNHA 保持架） | d? | 361.5mm |
SKF NNU4964BK/SPW33軸承數據計算
| 基本額定動載 | 1060kN |
| 基本額定靜載荷 | 2500kN |
| 疲勞載荷限值 | 236kN |
| 潤滑脂潤滑可達轉速 | 1700r/min |
| 油氣潤滑法可達轉速 | 1900r/min |
| 油氣潤滑法可達轉速 | 1900r/min |
SKF NNU4964BK/SPW33軸承質量
| 軸承重量 | 50kg |
SKF NNU4964BK/SPW33軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NNU4964BK/SPW33軸承尺寸圖
