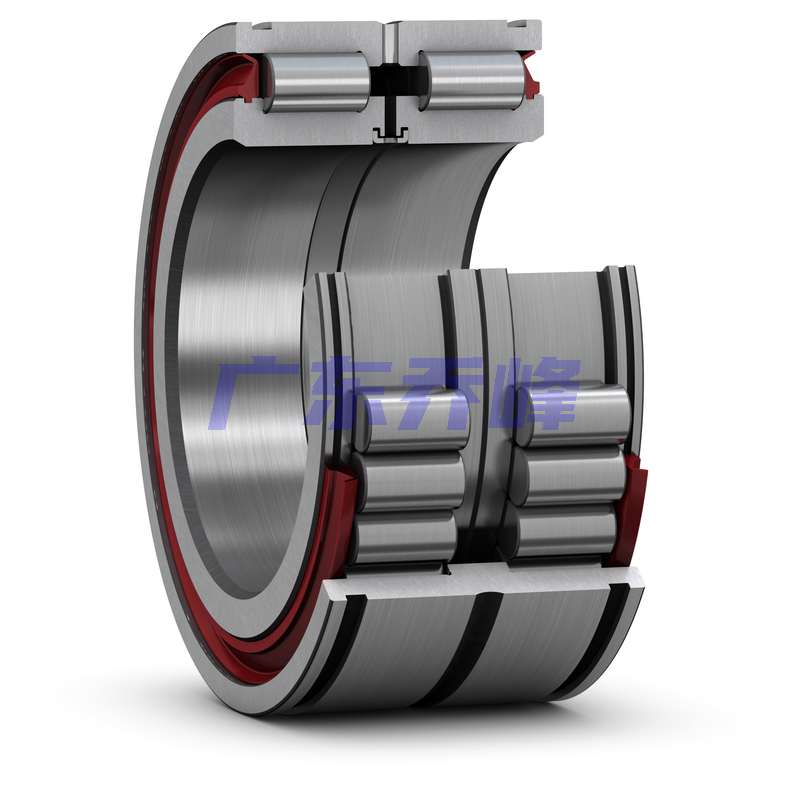

SKF NNF5019B-2LS軸承代號說明
N
N
F
5
0
1
9
B
-
2
L
S
NNF：雙內圈，通過固定環與軸承保持一體，帶三個整體式擋邊，外圈有一個整體式中心擋邊
5：寬度尺寸系列：5系列
0：外徑尺寸系列：0系列
19：內徑：95 mm
B：密封和潤滑脂性能提升
-2LS：兩側帶接觸式 PUR 密封件
NNF：
雙內圈，通過固定環與軸承保持一體，帶三個整體式擋邊，外圈有一個整體式中心擋邊
5：
寬度尺寸系列：5系列
0：
外徑尺寸系列：0系列
19：
內徑：95 mm
B：
密封和潤滑脂性能提升
-2LS：
兩側帶接觸式 PUR 密封件
SKF NNF5019B-2LS軸承尺寸
| 內徑 | d | 95mm |
| 外徑 | D | 145mm |
| 寬度 | B | 67mm |
| 外圈寬度（密封式軸承） | C | 66mm |
| 內圈肩部直徑 | d? ≈ | 113mm |
| 外圈止動槽的直徑 | D? | 142mm |
| 外圈外表面的兩個止動槽之間的距離 | C? | 59.2mm |
| 距離 C1 的公差 | 距離 C1 的公差 + | 0.2mm |
| 外圈側面-止動槽（密封式軸承）的距離 | C? | 3.4mm |
| 外圈止動槽寬度 | b | 4.2mm |
| 外圈潤滑槽寬度 | b? | 6mm |
| 潤滑孔直徑（外圈） | K | 3.5mm |
| 倒角尺寸（密封式軸承） | r min. | 1.5mm |
| 倒角尺寸 | r?,? min. | 0.6mm |
SKF NNF5019B-2LS軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 101mm |
| 軸擋肩直徑 | d?? | 110mm |
| 適用于 SW 止動環的擋肩寬度（密封軸承） | Ca1 | 54mm |
| Ca 擋肩公差（SW 止動環） | Ca 擋肩公差（SW 止動環） - | 0.2mm |
| 適用于 DIN 471 止動環的擋肩寬度（密封） | Ca2 | 51mm |
| Ca 擋肩公差（DIN 471 止動環） | Ca 擋肩公差（DIN 471 止動環） - | 0.2mm |
| 倒角半徑 | r? max. | 1mm |
SKF NNF5019B-2LS軸承數據計算
| 基本額定動載 | 330kN |
| 基本額定靜載荷 | 570kN |
| 疲勞載荷限值 | 71kN |
| 極限轉速 | 900r/min |
| 計算系數 | 0.4 |
SKF NNF5019B-2LS軸承質量
| 軸承重量 | 3.88kg |
SKF NNF5019B-2LS軸承相關產品
| Seeger 止動環 | SW 145 | |
| 止動環符合DIN 471標準 | 145x4 |
SKF NNF5019B-2LS軸承尺寸圖
