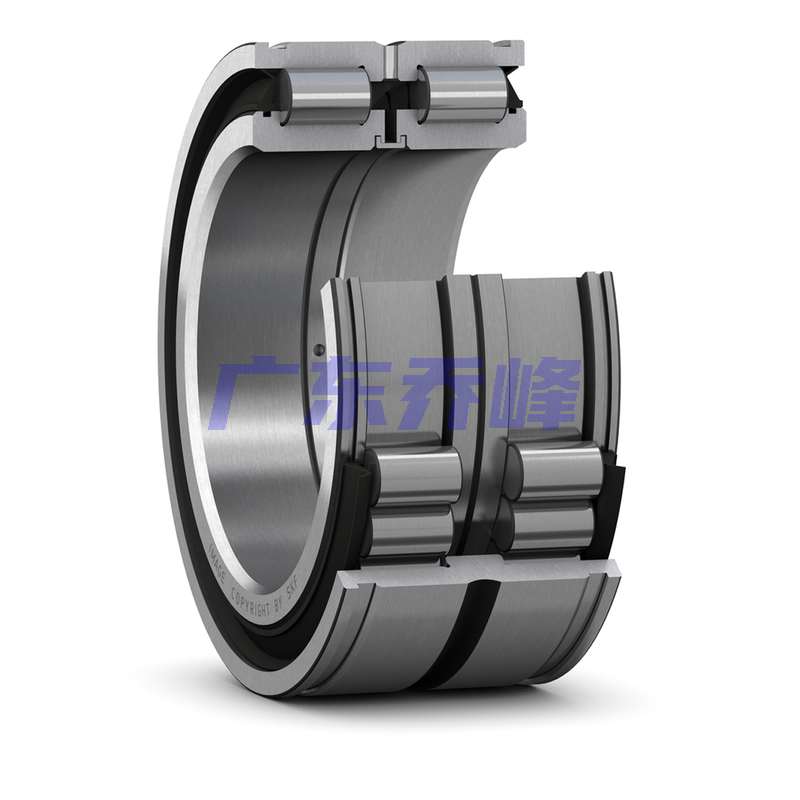

SKF NNF5008ADB-2LSV軸承代號說明
N
N
F
5
0
0
8
A
D
B
-
2
L
S
V
NNF：雙內圈，通過固定環與軸承保持一體，帶三個整體式擋邊，外圈有一個整體式中心擋邊
5：寬度尺寸系列：5系列
0：外徑尺寸系列：0系列
08：內徑：40 mm
ADB：密封和內部設計優化
-2LS：兩側帶接觸式 PUR 密封件
V：滿裝滾子軸承（無保持架）
NNF：
雙內圈，通過固定環與軸承保持一體，帶三個整體式擋邊，外圈有一個整體式中心擋邊
5：
寬度尺寸系列：5系列
0：
外徑尺寸系列：0系列
08：
內徑：40 mm
ADB：
密封和內部設計優化
-2LS：
兩側帶接觸式 PUR 密封件
V：
滿裝滾子軸承（無保持架）
SKF NNF5008ADB-2LSV軸承尺寸
| 內徑 | d | 40mm |
| 外徑 | D | 68mm |
| 寬度 | B | 38mm |
| 外圈寬度（密封式軸承） | C | 37mm |
| 內圈肩部直徑 | d? ≈ | 51.4mm |
| 外圈止動槽的直徑 | D? | 65.8mm |
| 外圈外表面的兩個止動槽之間的距離 | C? | 32.2mm |
| 距離 C1 的公差 | 距離 C1 的公差 + | 0.2mm |
| 外圈側面-止動槽（密封式軸承）的距離 | C? | 2.4mm |
| 外圈止動槽寬度 | b | 2.7mm |
| 外圈潤滑槽寬度 | b? | 7.5mm |
| 潤滑孔直徑（外圈） | K | 4.5mm |
| 倒角尺寸（密封式軸承） | r min. | 0.8mm |
| 倒角尺寸 | r?,? min. | 0.6mm |
SKF NNF5008ADB-2LSV軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 44mm |
| 軸擋肩直徑 | d?? | 49.2mm |
| 適用于 SW 止動環的擋肩寬度（密封軸承） | Ca1 | 28mm |
| Ca 擋肩公差（SW 止動環） | Ca 擋肩公差（SW 止動環） - | 0.2mm |
| 適用于 DIN 471 止動環的擋肩寬度（密封） | Ca2 | 27mm |
| Ca 擋肩公差（DIN 471 止動環） | Ca 擋肩公差（DIN 471 止動環） - | 0.2mm |
| 倒角半徑 | r? max. | 0.4mm |
SKF NNF5008ADB-2LSV軸承數據計算
| 基本額定動載 | 85.8kN |
| 基本額定靜載荷 | 116kN |
| 疲勞載荷限值 | 13.2kN |
| 極限轉速 | 2000r/min |
| 計算系數 | 0.4 |
SKF NNF5008ADB-2LSV軸承質量
| 軸承重量 | 0.56kg |
SKF NNF5008ADB-2LSV軸承相關產品
| Seeger 止動環 | SW 68 | |
| 止動環符合DIN 471標準 | 68x2.5 |
SKF NNF5008ADB-2LSV軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF NNF5008ADA-2LSV軸承 | ￥1160.25元 | - | 196 |
SKF NNF5008ADB-2LSV軸承尺寸圖
