SKF NKIB5904軸承代號說明
N
K
I
B
5
9
0
4
NKIB：滾針/角接觸球組合軸承，可承受雙向軸向載荷
59：59系列
04：內徑：04 mm
NKIB：
滾針/角接觸球組合軸承，可承受雙向軸向載荷
59：
59系列
04：
內徑：04 mm
SKF NKIB5904軸承尺寸
| 內徑 | d | 20mm |
| 外徑 | D | 37mm |
| 寬度 | B | 25mm |
| 外圈寬度 | C | 23mm |
| 內圈滾道直徑 | F | 25mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
SKF NKIB5904軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 22mm |
| 軸承座擋肩尺寸 | D? max. | 35mm |
| 倒角半徑 | r? max. | 0.3mm |
SKF NKIB5904軸承數據計算
| 基本額定動載荷，徑向 | 21.6kN |
| 基本額定靜載荷，徑向 | 28kN |
| 基本額定動載荷，軸向 | 3.79kN |
| 基本額定靜載荷，軸向 | 4.21kN |
| 軸向疲勞載荷極限，徑向 | 3.35kN |
| 疲勞載荷極限，軸向 | 0.176kN |
| 參考轉速 | 15000r/min |
| 極限轉速 | 17000r/min |
SKF NKIB5904軸承質量
| 軸承重量 | 0.11kg |

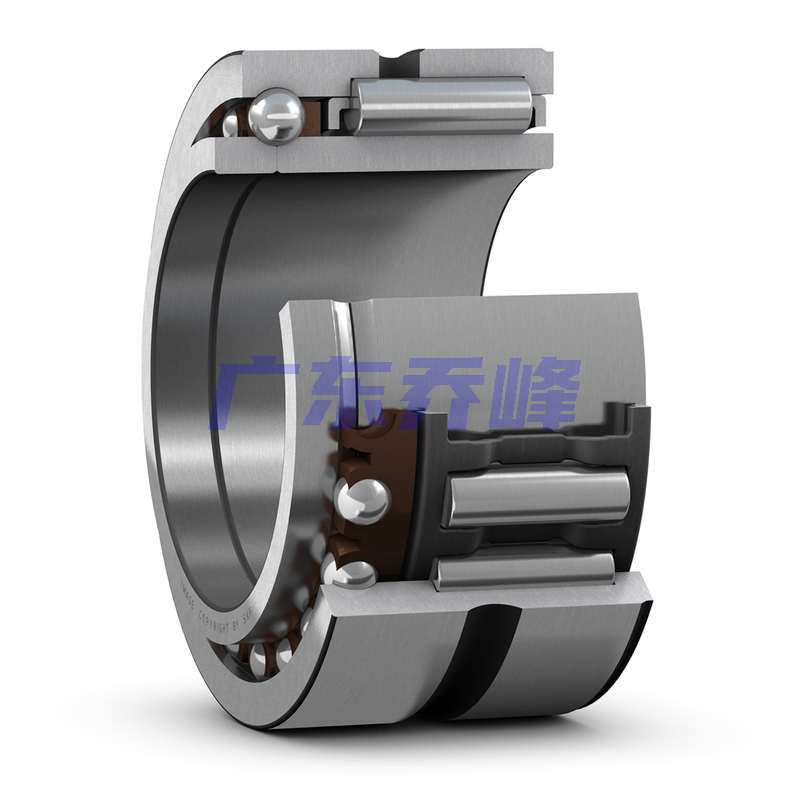

SKF NKIB5904軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NKIB5904軸承尺寸圖
