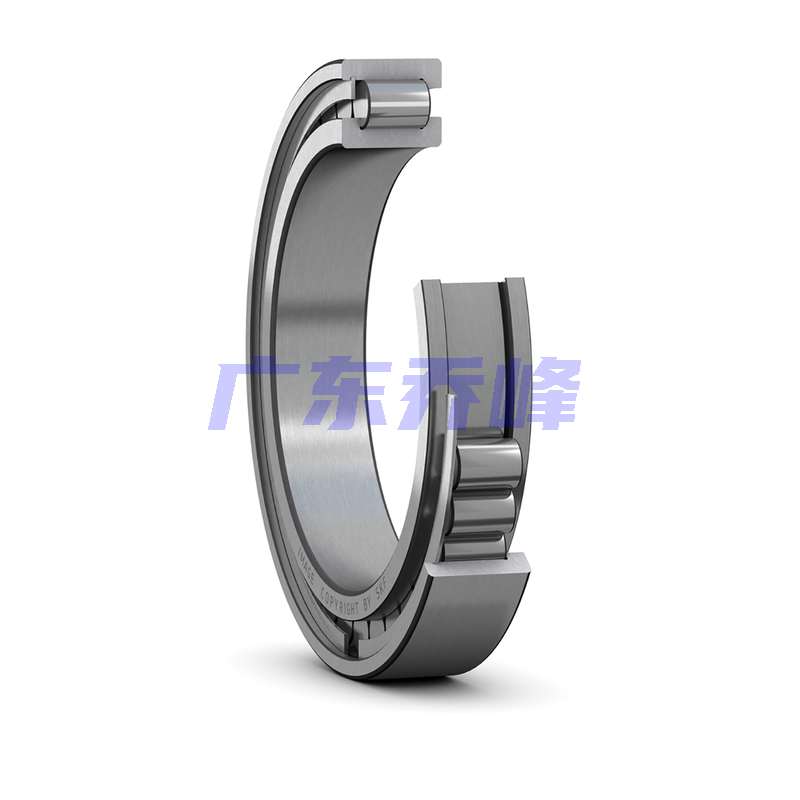

SKF NCF18/800V軸承代號說明
N
C
F
1
8
/
8
0
0
V
NCF：NCF型，內圈雙擋邊，外圈單擋邊
1：寬度尺寸系列：1系列
8：外徑尺寸系列：8系列
/：分隔符
800：內徑：800 mm
V：滿裝滾子軸承（無保持架）
NCF：
NCF型，內圈雙擋邊，外圈單擋邊
1：
寬度尺寸系列：1系列
8：
外徑尺寸系列：8系列
/：
分隔符
800：
內徑：800 mm
V：
滿裝滾子軸承（無保持架）
SKF NCF18/800V軸承尺寸
| 內徑 | d | 800mm |
| 外徑 | D | 980mm |
| 寬度 | B | 82mm |
| 內圈肩部直徑 | d? ≈ | 863mm |
| 外圈肩部直徑 | D? ≈ | 922mm |
| 外圈滾道直徑 | E | 936mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 9mm |
| 倒角尺寸 | r?,? min. | 5mm |
SKF NCF18/800V軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 818mm |
| 軸擋肩直徑 | d?? | 855mm |
| 軸承座擋肩尺寸 | D? max. | 962mm |
| 軸承座擋肩尺寸 | Db max. | 962mm |
| 倒角半徑 | r? max. | 4mm |
SKF NCF18/800V軸承數據計算
| 基本額定動載 | 1940kN |
| 基本額定靜載荷 | 4800kN |
| 疲勞載荷限值 | 345kN |
| 參考轉速 | 220r/min |
| 極限轉速 | 280r/min |
| 計算系數 | 0.1 |
| 計算系數 | 0.2 |
| 計算系數 | 0.6 |
SKF NCF18/800V軸承質量
| 軸承重量 | 126kg |
SKF NCF18/800V軸承尺寸圖
