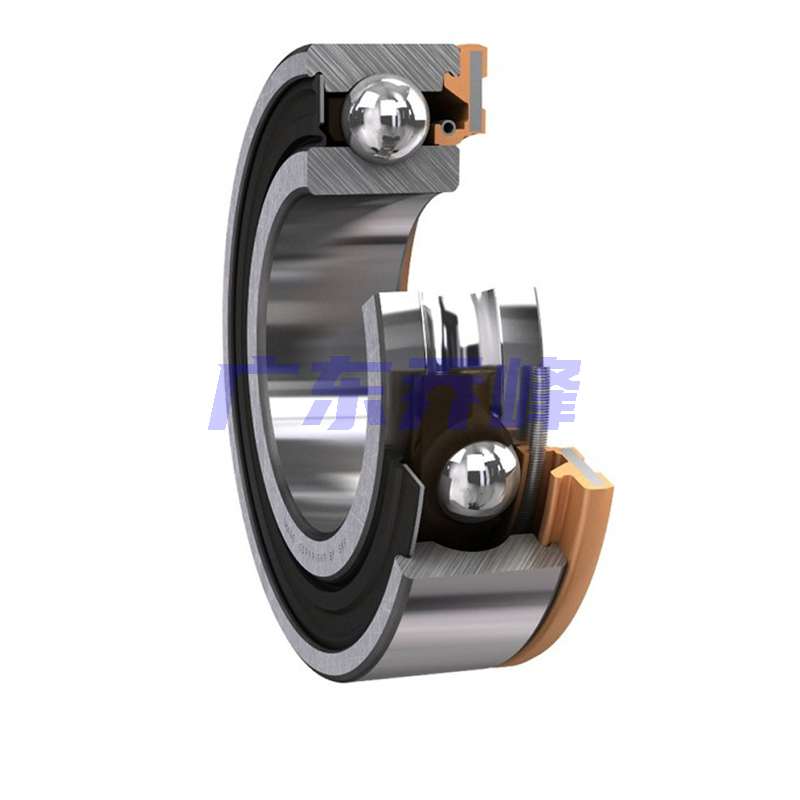

SKF ICOS-D1B04TN9軸承代號說明
I
C
O
S
-
D
1
B
0
4
T
N
9
ICOS-D1B：油密封軸承單元
04：內徑：20 mm
TN9：玻璃纖維增強 PA66 保持架，滾珠引導
ICOS-D1B：
油密封軸承單元
04：
內徑：20 mm
TN9：
玻璃纖維增強 PA66 保持架，滾珠引導
SKF ICOS-D1B04TN9軸承尺寸
| 內徑 | d | 20mm |
| 外徑 | D | 47mm |
| 寬度 | B | 14mm |
| 包括波形密封件在內的寬度 | C | 16.2mm |
| 內圈肩部直徑 | d? ≈ | 28.8mm |
| 橡膠擋肩直徑 | D? ≈ | 42mm |
| 外圈肩部凹槽直徑 | D? ≈ | 40.59mm |
| 外圈倒角尺寸 | r?,? min. | 1mm |
SKF ICOS-D1B04TN9軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 25.6mm |
| 軸擋肩直徑 | d? max. | 28.8mm |
| 軸徑/緊定套的擋肩直徑 | db min. | 25.6mm |
| 軸擋肩直徑 | db max. | 28.5mm |
| 軸承座擋肩尺寸 | D? max. | 41.4mm |
| 倒角半徑 | r? max. | 1mm |
SKF ICOS-D1B04TN9軸承數據計算
| 基本額定動載 | 13.5kN |
| 基本額定靜載荷 | 6.55kN |
| 疲勞載荷限值 | 0.28kN |
| 極限轉速 | 9300r/min |
| 計算系數 | 0.025 |
| 計算系數 | 13 |
SKF ICOS-D1B04TN9軸承質量
| 軸承重量 | 0.11kg |
SKF ICOS-D1B04TN9軸承公差等級
| 尺寸公差 | P6 | |
| 徑向跳動 | P5 |
SKF ICOS-D1B04TN9軸承尺寸圖
