SKF GE35ESL-2LS軸承代號說明
G
E
3
5
E
S
L
-
2
L
S
GE：徑向球面滑動軸承（關節軸承）
35：內徑：35 mm
ESL：內外圈帶環形槽和潤滑孔以及多槽系統
-2LS：帶有鋼背襯的三唇彈性體重型密封
GE：
徑向球面滑動軸承（關節軸承）
35：
內徑：35 mm
ESL：
內外圈帶環形槽和潤滑孔以及多槽系統
-2LS：
帶有鋼背襯的三唇彈性體重型密封

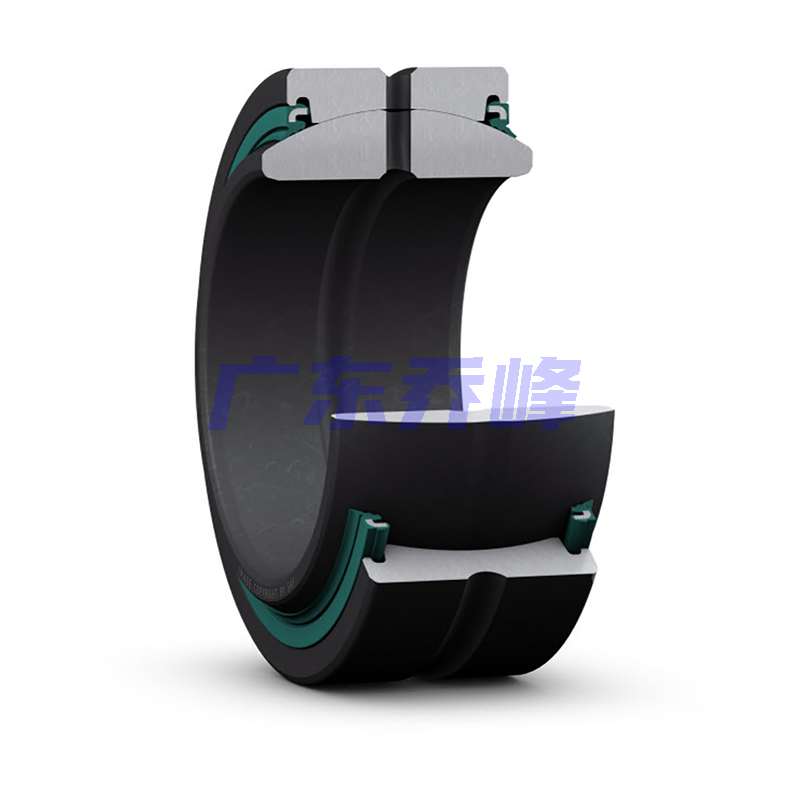

SKF GE35ESL-2LS軸承
| 潤滑劑 | 定期重新潤滑 - 潤滑脂 | |
| 設計（滑動接觸面組合） | 鋼/鋼重型軸承 | |
| 密封解決方案 | 三唇密封件 |
SKF GE35ESL-2LS軸承尺寸
| 內徑 | d | 35mm |
| 外徑 | D | 55mm |
| 公稱寬度 | B | 25mm |
| 外圈寬度 | C | 20mm |
| 傾斜角 | α | 6° |
| 內圈滾道直徑 | d? | 47mm |
| 外圈潤滑槽寬度 | b | 3.8mm |
| 內圈潤滑槽寬度 | b? | 4mm |
| 潤滑孔直徑（外圈） | M | 2.5mm |
| 軸承內倒角尺寸 | r? min. | 0.6mm |
| 外圈倒角尺寸 | r? min. | 1mm |
SKF GE35ESL-2LS軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 38.5mm |
| 軸擋肩直徑 | d? max. | 39.8mm |
| 軸承座擋肩尺寸 | D? min. | 48.5mm |
| 軸承座擋肩尺寸 | D? max. | 50.9mm |
| 軸倒角半徑 | r? max. | 0.6mm |
| 軸承座倒角半徑 | rb max. | 1mm |
SKF GE35ESL-2LS軸承數據計算
| 基本額定動載 | 80kN |
| 基本額定靜載荷 | 400kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 靜態特定最小載荷系數 | 500N/mm2 |
| 材料常數 | 330 |
SKF GE35ESL-2LS軸承質量
| 球面滑動軸承質量 | 0.23kg |
SKF GE35ESL-2LS軸承尺寸圖
