SKF GE12C軸承代號說明
G
E
1
2
C
GE：徑向球面滑動軸承（關節軸承）
12：內徑：12 mm
C：免維護桿端，內螺紋
GE：
徑向球面滑動軸承（關節軸承）
12：
內徑：12 mm
C：
免維護桿端，內螺紋

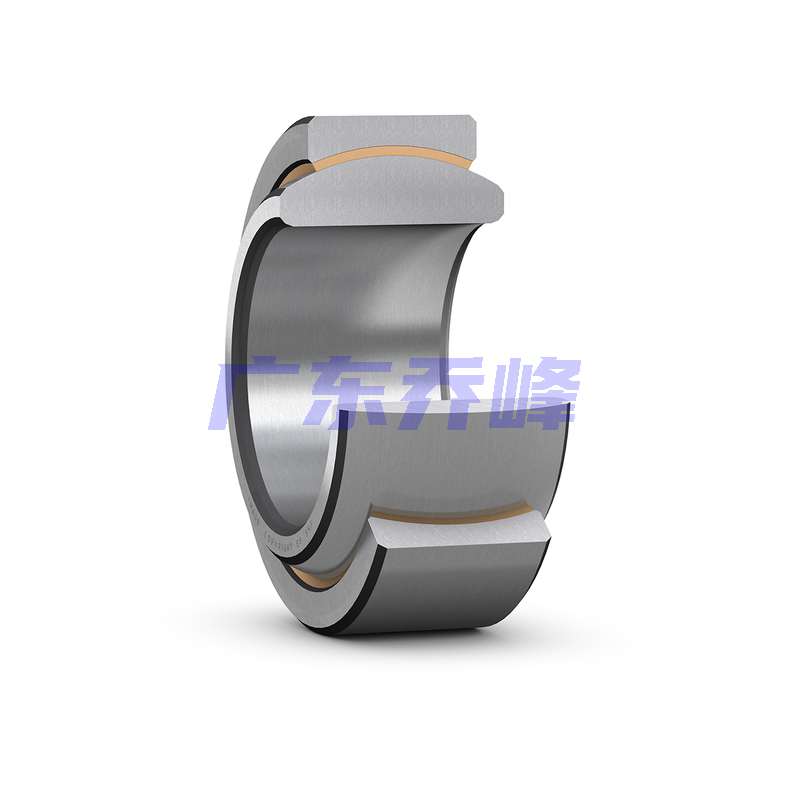

SKF GE12C軸承
| 潤滑劑 | 免維護 - 干式潤滑 | |
| 設計（滑動接觸面組合） | 鋼/PTFE 燒結銅 | |
| 密封解決方案 | 不需要密封件 |
SKF GE12C軸承尺寸
| 內徑 | d | 12mm |
| 外徑 | D | 22mm |
| 公稱寬度 | B | 10mm |
| 外圈寬度 | C | 7mm |
| 傾斜角 | α | 10° |
| 內圈滾道直徑 | d? | 18mm |
| 軸承內倒角尺寸 | r? min. | 0.3mm |
| 外圈倒角尺寸 | r? min. | 0.3mm |
SKF GE12C軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 13.5mm |
| 軸擋肩直徑 | d? max. | 15mm |
| 軸承座擋肩尺寸 | D? min. | 17.1mm |
| 軸承座擋肩尺寸 | D? max. | 20.6mm |
| 軸倒角半徑 | r? max. | 0.3mm |
| 軸承座倒角半徑 | rb max. | 0.3mm |
SKF GE12C軸承數據計算
| 基本額定動載 | 11.4kN |
| 基本額定靜載荷 | 28.5kN |
| 軸承動載荷特定系數 | 100N/mm2 |
| 靜態特定最小載荷系數 | 250N/mm2 |
| 材料常數 | 1400 |
SKF GE12C軸承質量
| 球面滑動軸承質量 | 0.017kg |
SKF GE12C軸承尺寸圖
