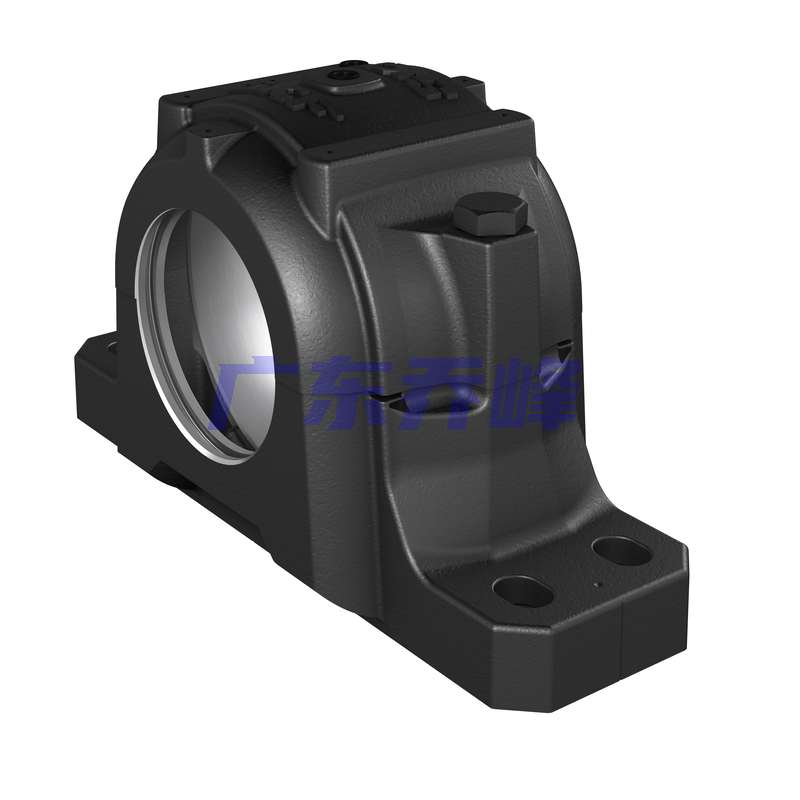

SKF FSNL520-617+23220K+H2320軸承代號說明
F
S
N
L
5
2
0
-
6
1
7
+
2
3
2
2
0
K
+
H
2
3
2
0
F：帶四個長圓形鑄造螺栓孔
SNL：標準剖分式軸承座外殼
5：5 系列孔徑
20：軸承尺寸代碼，孔徑 100 mm
-：分隔符
617：外殼尺寸標識
+23220K：軸承型號：23220K
+H2320：緊定套型號：H2320
F：
帶四個長圓形鑄造螺栓孔
SNL：
標準剖分式軸承座外殼
5：
5 系列孔徑
20：
軸承尺寸代碼，孔徑 100 mm
-：
分隔符
617：
外殼尺寸標識
+23220K：
軸承型號：23220K
+H2320：
緊定套型號：H2320
SKF FSNL520-617+23220K+H2320軸承適用產品
| 軸承座 | FSNL 520-617 | |
| 軸承（基本型號） | 23220 K | |
| 緊定套 | H 2320 | |
| 定位環 | FRB 4.85/180 |
SKF FSNL520-617+23220K+H2320軸承尺寸
| 軸徑 | d? | 90mm |
| 內部空間長度 | C? | 70mm |
| 球面軸承座直徑 | D? | 180mm |
| 密封槽直徑 | Db | 137.5mm |
| 底座寬度 | A | 160mm |
| 法蘭寬度 | A? | 110mm |
| 軸承座完整總高度 | H | 218mm |
| 球面軸承座的中心高度 | H? | 112mm |
| 足高 | H? | 40mm |
| 聯接螺栓之間的距離 | J | 320mm |
| 聯接螺栓之間的距離 | J? | 60mm |
| 總長度 | L | 380mm |
| 聯接螺栓孔的長度（徑向） | N | 24mm |
| 聯接螺栓孔的寬度（軸向） | N? | 18mm |
SKF FSNL520-617+23220K+H2320軸承適用的密封件和端蓋
SKF FSNL520-617+23220K+H2320軸承斷裂載荷，軸承座
| 斷裂載荷 | P?° | 470kN |
| 斷裂載荷 | P??° | 620kN |
| 斷裂載荷 | P??° | 370kN |
| 斷裂載荷 | P???° | 280kN |
| 斷裂載荷 | P???° | 250kN |
| 斷裂載荷 | P???° | 310kN |
| 斷裂載荷 | P? | 200kN |
SKF FSNL520-617+23220K+H2320軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 620kN |
| 蓋帽螺栓的承載能力 | Q???° | 360kN |
| 蓋帽螺栓的承載能力 | Q???° | 310kN |
SKF FSNL520-617+23220K+H2320軸承質量
| 軸承座質量 | 17.6kg |
SKF FSNL520-617+23220K+H2320軸承安裝信息
| 螺栓蓋帽尺寸 | M 20x100 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 200Nm | |
| 適當的螺栓，尺寸 | 16mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 200Nm | |
| 初次填充的潤滑脂，20% | 390g | |
| 初次填充的潤滑脂，40% | 630g |
SKF FSNL520-617+23220K+H2320軸承尺寸圖
