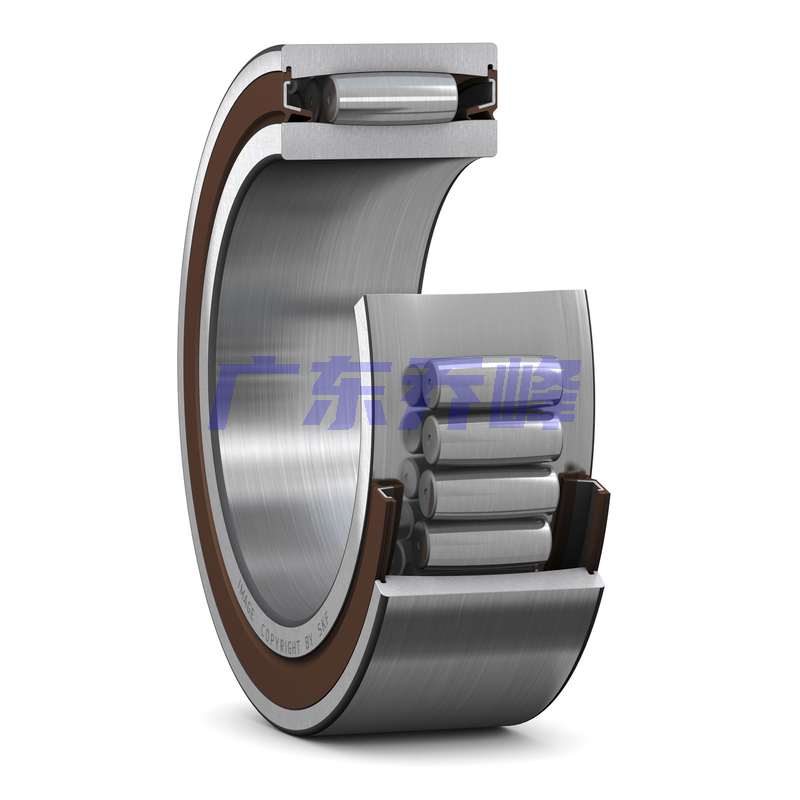

SKF C4032-2CS5V/C3GEM9軸承代號說明
C
4
0
3
2
-
2
C
S
5
V
/
C
3
G
E
M
9
C：CARB 圓環滾子軸承
4：寬度尺寸系列：4系列
0：外徑尺寸系列：0系列
32：內徑：160 mm
-2CS5：兩側帶接觸式氫化丁腈橡膠密封件
V：滿裝滾子（無保持架）
/：分隔符
C3：C3 游隙
GEM9：軸承自由空間填充 70% – 100% 的 SKF LGHB 2 潤滑脂
C：
CARB 圓環滾子軸承
4：
寬度尺寸系列：4系列
0：
外徑尺寸系列：0系列
32：
內徑：160 mm
-2CS5：
兩側帶接觸式氫化丁腈橡膠密封件
V：
滿裝滾子（無保持架）
/：
分隔符
C3：
C3 游隙
GEM9：
軸承自由空間填充 70% – 100% 的 SKF LGHB 2 潤滑脂
SKF C4032-2CS5V/C3GEM9軸承尺寸
| 內徑 | d | 160mm |
| 外徑 | D | 240mm |
| 寬度 | B | 80mm |
| 內圈肩部直徑 | d? ≈ | 180mm |
| 外圈肩部/凹處直徑 | D? ≈ | 218mm |
| 當密封件或固定環方向偏移時，正常位置軸承套圈相對于其他套圈許可軸向位移 | s? max. | 7.7mm |
| 外圈倒角尺寸 | r?,? min. | 2.1mm |
SKF C4032-2CS5V/C3GEM9軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 171mm |
| 軸擋肩直徑 | d? max. | 180mm |
| 軸承座擋肩尺寸 | D? min. | 183mm |
| 軸承座擋肩尺寸 | D? max. | 229mm |
| 倒角半徑 | r? max. | 2mm |
SKF C4032-2CS5V/C3GEM9軸承數據計算
| 基本額定動載 | 830kN |
| 基本額定靜載荷 | 1290kN |
| 疲勞載荷限值 | 122kN |
| 極限轉速 | 60r/min |
| 不對中系數 | 0.093 |
| 運行游隙系數 | 0.126 |
SKF C4032-2CS5V/C3GEM9軸承質量
| 軸承重量 | 12.5kg |
SKF C4032-2CS5V/C3GEM9軸承尺寸圖
