SKF BT4B334042E1/C575軸承代號說明
B
T
4
B
3
3
4
0
4
2
E
1
/
C
5
7
5

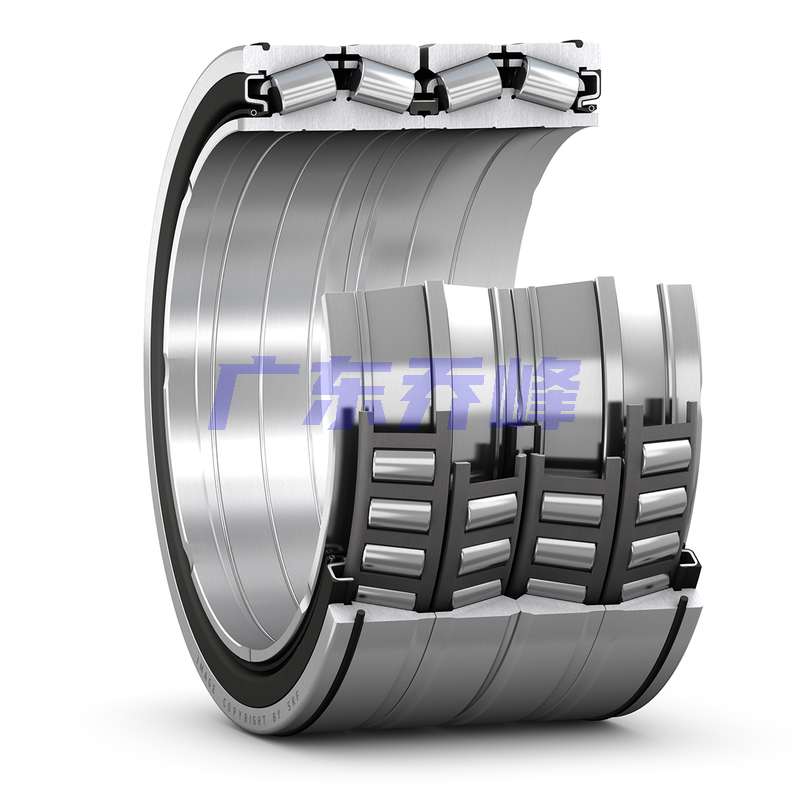

BT4B：四列圓錐滾子軸承
334042：軸承基本代號
E1：SKF Explorer 軸承，雙面帶接觸式 HNBR 密封件，或者按照 VA901 規格制造
/：分隔符
C575：平均軸向內部游隙 575μm
BT4B：
四列圓錐滾子軸承
334042：
軸承基本代號
E1：
SKF Explorer 軸承，雙面帶接觸式 HNBR 密封件，或者按照 VA901 規格制造
/：
分隔符
C575：
平均軸向內部游隙 575μm
SKF BT4B334042E1/C575軸承設計
| 設計變量/特征 | TQOSN/GWSI |
SKF BT4B334042E1/C575軸承尺寸
| 內徑 | d | 385.762mm |
| 外徑 | D | 514.35mm |
| 內圈上的軸承總寬度 | B | 317.5mm |
| 外圈上的軸承總寬度 | T | 317.5mm |
| 軸擋肩直徑 | d? ≈ | 411mm |
| 軸承座擋肩尺寸 | D? ≈ | 471mm |
| 內圈倒角尺寸 | r?,? min. | 1mm |
| 內圈半徑（倒角） | r?,? min. | 1mm |
| 外圈半徑（倒角） | r?,? min. | 3.3mm |
SKF BT4B334042E1/C575軸承數據計算
| 基本額定動載 | 3910kN |
| 基本額定靜載荷 | 10000kN |
| 疲勞載荷限值 | 780kN |
| 比較徑向額定載荷 | 1020kN |
| 比較徑向的基本額定載荷 | 195kN |
| 保持架系數 | 1.49 |
| 計算系數 | 0.4 |
| 計算系數 | 1.7 |
| 計算系數 | 2.5 |
| 計算系數 | 1.6 |
SKF BT4B334042E1/C575軸承質量
| 軸承重量 | 175kg |
SKF BT4B334042E1/C575軸承尺寸圖
