SKF BT1B328017/HA4軸承代號說明
B
T
1
B
3
2
8
0
1
7
/
H
A
4
BT1B：薄壁圓錐滾子軸承
328017：型號：328017
/HA4：內外圈及滾子表面硬化
BT1B：
薄壁圓錐滾子軸承
328017：
型號：328017
/HA4：
內外圈及滾子表面硬化

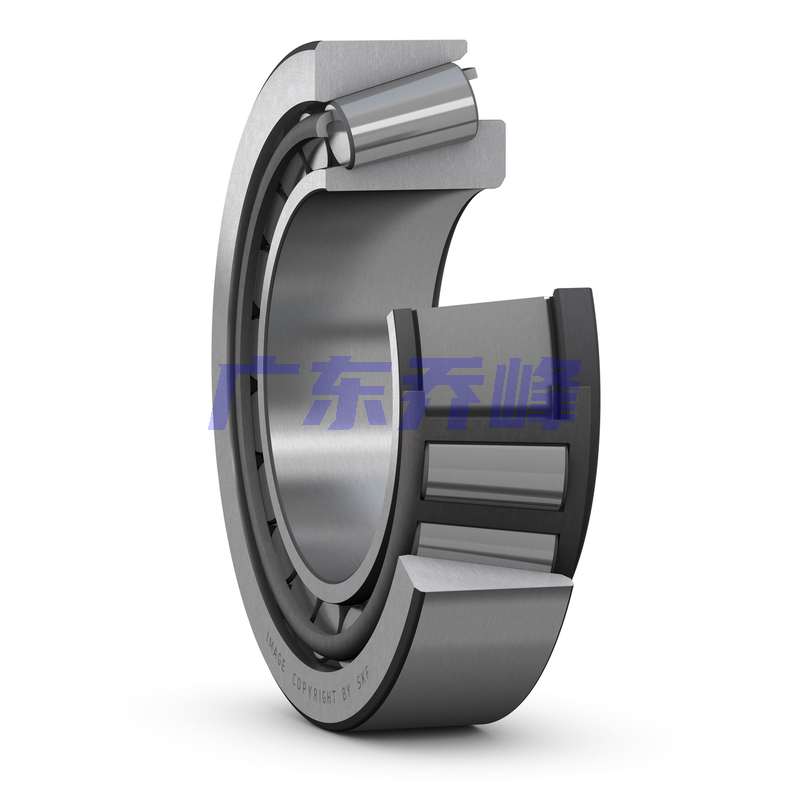

SKF BT1B328017/HA4軸承
| 尺寸系列 | 3GC |
SKF BT1B328017/HA4軸承尺寸
| 內徑 | d | 536.575mm |
| 外徑 | D | 820mm |
| 軸承總寬度 | T | 152mm |
| 內圈肩部直徑 | d? ≈ | 664.4mm |
| 內圈寬度 | B | 146mm |
| 外圈寬度 | C | 112mm |
| 內圈內半徑 | r?,? min. | 6mm |
| 外圈內半徑 | r?,? min. | 5mm |
| 距離壓力點 | a | 161mm |
SKF BT1B328017/HA4軸承擋肩尺寸
| 軸擋肩直徑 | d? max. | 595mm |
| 軸擋肩直徑 | db min. | 563mm |
| 軸承座擋肩尺寸 | D? min. | 724mm |
| 軸承座擋肩尺寸 | D? max. | 788mm |
| 軸承座擋肩尺寸 | Db min. | 777mm |
| 軸承座擋肩 - 在外圈最大端面/雙面的軸向空間 | C? min. | 21mm |
| 軸承座擋肩-在外圈最小側面/內環雙面的軸向空間 | Cb min. | 40mm |
| 倒角半徑 | r? max. | 5.6mm |
| 倒角半徑 | rb max. | 4.6mm |
SKF BT1B328017/HA4軸承數據計算
| 基本額定動載 | 3910kN |
| 基本額定靜載荷 | 7800kN |
| 疲勞載荷限值 | 540kN |
| 參考轉速 | 450r/min |
| 極限轉速 | 670r/min |
| 計算系數 | 0.43 |
| 計算系數 | 1.4 |
| 計算系數 | 0.8 |
SKF BT1B328017/HA4軸承質量
| 軸承重量 | 272kg |
SKF BT1B328017/HA4軸承尺寸圖
