SKF 89316TN軸承代號說明
8
9
3
1
6
T
N
8：圓柱滾子推力軸承
9：寬度尺寸系列：9系列
3：外徑尺寸系列：3系列
16：內徑：80 mm
TN：玻璃纖維增強尼龍 66（PA66）保持架
8：
圓柱滾子推力軸承
9：
寬度尺寸系列：9系列
3：
外徑尺寸系列：3系列
16：
內徑：80 mm
TN：
玻璃纖維增強尼龍 66（PA66）保持架
SKF 89316TN軸承尺寸
| 內徑 | d | 80mm |
| 外徑 | D | 140mm |
| 公稱高度 | H | 36mm |
| 軸圈外直徑 | d? | 140mm |
| 座圈孔徑 | D? | 82mm |
| 軸圈高度 | B | 12.5mm |
| 座圈倒角尺寸 | r?,? min. | 1.5mm |
SKF 89316TN軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 137mm |
| 軸承座擋肩尺寸 | D? max. | 88mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 89316TN軸承數據計算
| 基本額定動載 | 240kN |
| 基本額定靜載荷 | 1060kN |
| 疲勞載荷限值 | 108kN |
| 參考轉速 | 1200r/min |
| 極限轉速 | 2400r/min |
| 最小軸向載荷系數 | 0.0899 |
SKF 89316TN軸承質量
| 軸承重量 | 2.37kg |
SKF 89316TN軸承包含的產品
| 滾子和保持架推力組件 | K 89316 TN | |
| 軸圈 | WS 89316 | |
| 座圈 | GS 89316 |

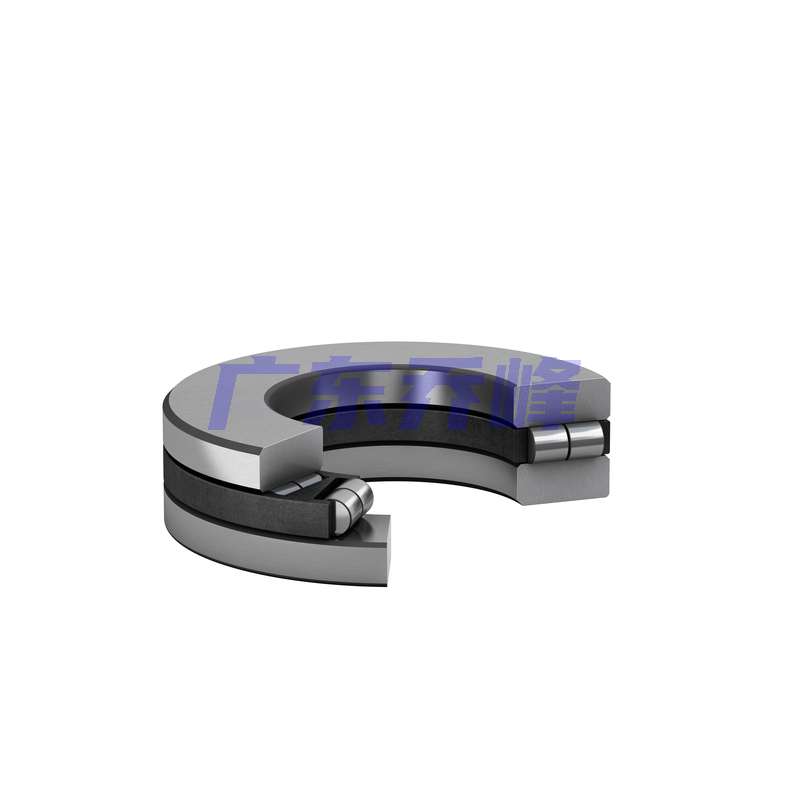

SKF 89316TN軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 89316TN軸承尺寸圖
