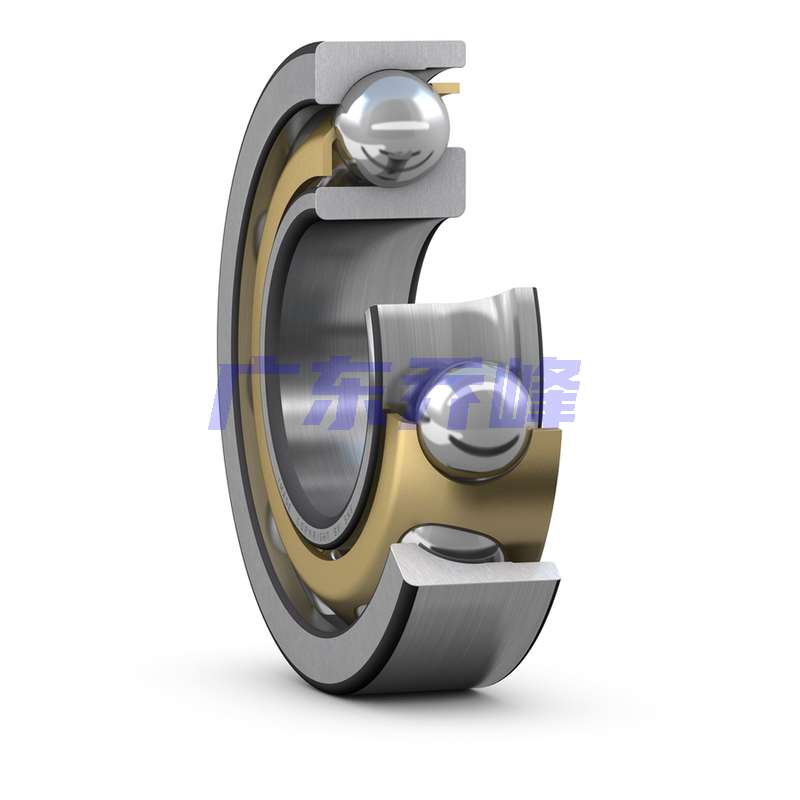

SKF 7218BECBY軸承代號說明
7
2
1
8
B
E
C
B
Y
7：角接觸球軸承
2：尺寸系列：02系列
18：內徑：90 mm
B：40° 接觸角
E：經過優化的內部設計
CB：雙列軸承，受控的軸向游隙
Y：沖壓黃銅保持架，滾珠引導
7：
角接觸球軸承
2：
尺寸系列：02系列
18：
內徑：90 mm
B：
40° 接觸角
E：
經過優化的內部設計
CB：
雙列軸承，受控的軸向游隙
Y：
沖壓黃銅保持架，滾珠引導
SKF 7218BECBY軸承尺寸
| 內徑 | d | 90mm |
| 外徑 | D | 160mm |
| 寬度 | B | 30mm |
| 內圈肩部直徑（最大側面） | d? ≈ | 117.1mm |
| 內圈肩部直徑（最小側面） | d? ≈ | 103.06mm |
| 外圈肩部直徑（最大側面） | D? ≈ | 134.8mm |
| 距離壓力點 | a | 67mm |
| 倒角尺寸 | r?,? min. | 2mm |
| 外圈最小面倒角尺寸 | r?,? min. | 1mm |
SKF 7218BECBY軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 101mm |
| 軸承座擋肩尺寸 | D? max. | 149mm |
| 軸承座擋肩尺寸 | Db max. | 154mm |
| 倒角半徑 | r? max. | 2mm |
| 倒角半徑 | rb max. | 1mm |
SKF 7218BECBY軸承數據計算
| 基本額定動載 | 116kN |
| 基本額定靜載荷 | 104kN |
| 疲勞載荷限值 | 4kN |
| 參考轉速 | 5000r/min |
| 極限轉速 | 5000r/min |
| 計算系數 | 0.149 |
| 計算系數 | 0.095 |
| 計算系數 | 1.14 |
SKF 7218BECBY軸承質量
| 軸承重量 | 2.3kg |
SKF 7218BECBY軸承尺寸圖
