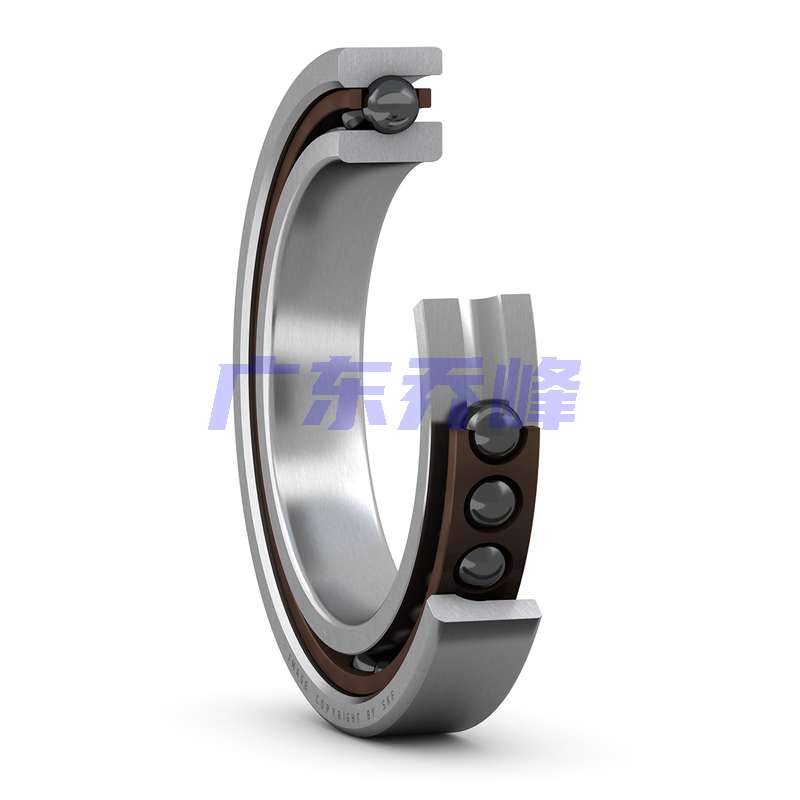

SKF 7009CE/HCP4A軸承代號說明
7
0
0
9
C
E
/
H
C
P
4
A
7：超精密角接觸球軸承
0：尺寸系列：10系列
09：內徑：45 mm
CE：15° 接觸角，高轉速，E型設計
/：分隔符
HC：混合陶瓷軸承（Si3N4氮化硅材質滾珠）
P4A：尺寸公差符合 ISO 公差 4 級，幾何公差符合 SKF 內部公差要求
7：
超精密角接觸球軸承
0：
尺寸系列：10系列
09：
內徑：45 mm
CE：
15° 接觸角，高轉速，E型設計
/：
分隔符
HC：
混合陶瓷軸承（Si3N4氮化硅材質滾珠）
P4A：
尺寸公差符合 ISO 公差 4 級，幾何公差符合 SKF 內部公差要求
SKF 7009CE/HCP4A軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 75mm |
| 寬度 | B | 16mm |
| 內圈肩部直徑（最大側面） | d? | 55.7mm |
| 內圈肩部直徑（最小側面） | d? | 53.6mm |
| 外圈肩部直徑（大側面） | D? | 64.25mm |
| 內圈最大側面倒角尺寸 | r?,? min. | 1mm |
| 外圈-最小側面倒角尺寸 | r?,? min. | 0.6mm |
| 距離壓力點 | a | 16.1mm |
SKF 7009CE/HCP4A軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 49.6mm |
| 軸擋肩直徑 | db min. | 49.6mm |
| 軸承座擋肩尺寸 | D? max. | 70.4mm |
| 軸承座擋肩尺寸 | Db max. | 70.8mm |
| 倒角半徑 | r? max. | 1mm |
| 倒角半徑 | rb max. | 0.6mm |
| 潤滑脂噴嘴位置 | d? | 57.6mm |
SKF 7009CE/HCP4A軸承數據計算
| 基本額定動載 | 13kN |
| 基本額定靜載荷 | 8.5kN |
| 疲勞載荷限值 | 0.265kN |
| 潤滑脂潤滑可達轉速 | 32000r/min |
| 油氣潤滑法可達轉速 | 50000r/min |
| 接觸角 | 15° |
| 球直徑 | 7.144mm |
| 頁數 | 21 |
| 參考潤滑脂量 | 3.4cm3 |
SKF 7009CE/HCP4A軸承質量
| 軸承重量 | 0.22kg |
