SKF 7002CE/P4A軸承代號說明
7
0
0
2
C
E
/
P
4
A
7：超精密角接觸球軸承
0：尺寸系列：10系列
02：內徑：15 mm
CE：15° 接觸角，高轉速，E型設計
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 級，幾何公差符合 SKF 內部公差要求
7：
超精密角接觸球軸承
0：
尺寸系列：10系列
02：
內徑：15 mm
CE：
15° 接觸角，高轉速，E型設計
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 級，幾何公差符合 SKF 內部公差要求
SKF 7002CE/P4A軸承尺寸
| 內徑 | d | 15mm |
| 外徑 | D | 32mm |
| 寬度 | B | 9mm |
| 內圈肩部直徑（最大側面） | d? | 20.65mm |
| 內圈肩部直徑（最小側面） | d? | 19.5mm |
| 外圈肩部直徑（大側面） | D? | 26.9mm |
| 內圈最大側面倒角尺寸 | r?,? min. | 0.3mm |
| 外圈-最小側面倒角尺寸 | r?,? min. | 0.15mm |
| 距離壓力點 | a | 7.7mm |
SKF 7002CE/P4A軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 17mm |
| 軸擋肩直徑 | db min. | 17mm |
| 軸承座擋肩尺寸 | D? max. | 30mm |
| 軸承座擋肩尺寸 | Db max. | 30.6mm |
| 倒角半徑 | r? max. | 0.3mm |
| 倒角半徑 | rb max. | 0.15mm |
| 潤滑脂噴嘴位置 | d? | 21.9mm |
SKF 7002CE/P4A軸承數據計算
| 基本額定動載 | 4.42kN |
| 基本額定靜載荷 | 1.93kN |
| 疲勞載荷限值 | 0.08kN |
| 潤滑脂潤滑可達轉速 | 68000r/min |
| 油氣潤滑法可達轉速 | 106000r/min |
| 接觸角 | 15° |
| 球直徑 | 4.762mm |
| 頁數 | 12 |
| 參考潤滑脂量 | 0.5cm3 |
SKF 7002CE/P4A軸承質量
| 軸承重量 | 0.028kg |
SKF 7002CE/P4A軸承相關產品推薦
| 型號 | 市場價 | 喬峰價 | 庫存 |
| SKF 7002CE/P4ADGA軸承 | ￥4245.94元 | - | 2 |

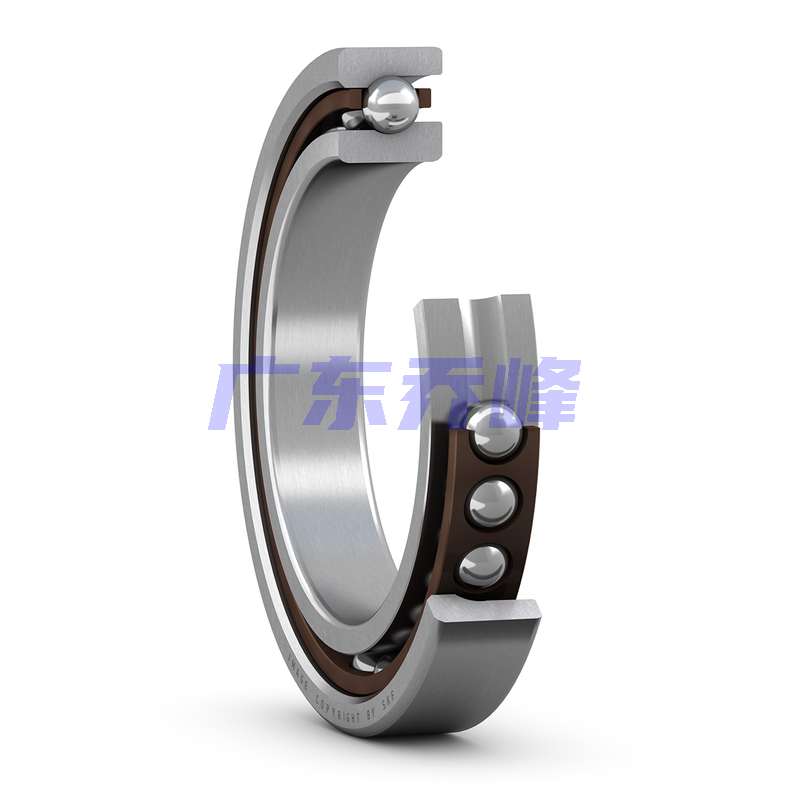

SKF 7002CE/P4A軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 7002CE/P4A軸承尺寸圖
