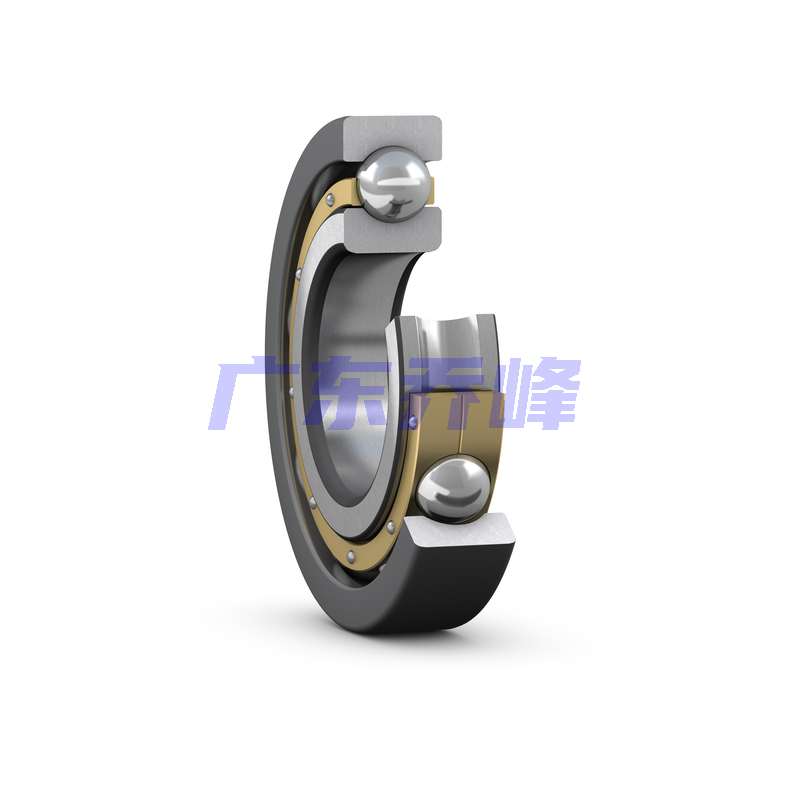

SKF 6314M/C3VL0241軸承代號說明
6
3
1
4
M
/
C
3
V
L
0
2
4
1
6：深溝球軸承
3：尺寸系列：03系列
14：內徑：70 mm
M：機切削黃銅保持架，滾動體引導
/C3：C3 游隙
VL0241：外圈外表面采用標準氧化鋁涂層
6：
深溝球軸承
3：
尺寸系列：03系列
14：
內徑：70 mm
M：
機切削黃銅保持架，滾動體引導
/C3：
C3 游隙
VL0241：
外圈外表面采用標準氧化鋁涂層
SKF 6314M/C3VL0241軸承尺寸
| 內徑 | d | 70mm |
| 外徑 | D | 150mm |
| 寬度 | B | 35mm |
| 內圈肩部直徑 | d? ≈ | 94.95mm |
| 外圈肩部凹槽直徑 | D? ≈ | 132mm |
| 倒角尺寸 | r?,? min. | 2.1mm |
SKF 6314M/C3VL0241軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 82mm |
| 軸擋肩直徑 | D? min. | 136mm |
| 軸承座擋肩尺寸 | D? max. | 138mm |
| 倒角半徑 | r? max. | 2mm |
SKF 6314M/C3VL0241軸承數據計算
| 基本額定動載 | 104kN |
| 基本額定靜載荷 | 68kN |
| 疲勞載荷限值 | 2.75kN |
| 參考轉速 | 9500r/min |
| 極限轉速 | 9000r/min |
| 計算系數 | 0.03 |
| 計算系數 | 13.2 |
SKF 6314M/C3VL0241軸承質量
| 軸承重量 | 2.94kg |
SKF 6314M/C3VL0241軸承尺寸圖
