SKF 6309-2RSH軸承代號說明
6
3
0
9
-
2
R
S
H
6：深溝球軸承
3：尺寸系列：03系列
09：內徑：45 mm
-2RSH：雙面帶接觸式 NBR 丁腈橡膠密封件
6：
深溝球軸承
3：
尺寸系列：03系列
09：
內徑：45 mm
-2RSH：
雙面帶接觸式 NBR 丁腈橡膠密封件
SKF 6309-2RSH軸承尺寸
| 內徑 | d | 45mm |
| 外徑 | D | 100mm |
| 寬度 | B | 25mm |
| 內圈凹槽直徑（最大側面） | d? ≈ | 58.256mm |
| 外圈肩部凹槽直徑 | D? ≈ | 87.5mm |
| 外圈倒角尺寸 | r?,? min. | 1.5mm |
SKF 6309-2RSH軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 54mm |
| 軸擋肩直徑 | d? max. | 57.9mm |
| 軸承座擋肩尺寸 | D? max. | 91mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 6309-2RSH軸承數據計算
| 基本額定動載 | 55.3kN |
| 基本額定靜載荷 | 31.5kN |
| 疲勞載荷限值 | 1.34kN |
| 極限轉速 | 4500r/min |
| 計算系數 | 0.03 |
| 計算系數 | 13 |
SKF 6309-2RSH軸承質量
| 軸承重量 | 0.85kg |
SKF 6309-2RSH軸承公差等級
| 尺寸公差 | P6 | |
| 徑向跳動 | P6 |

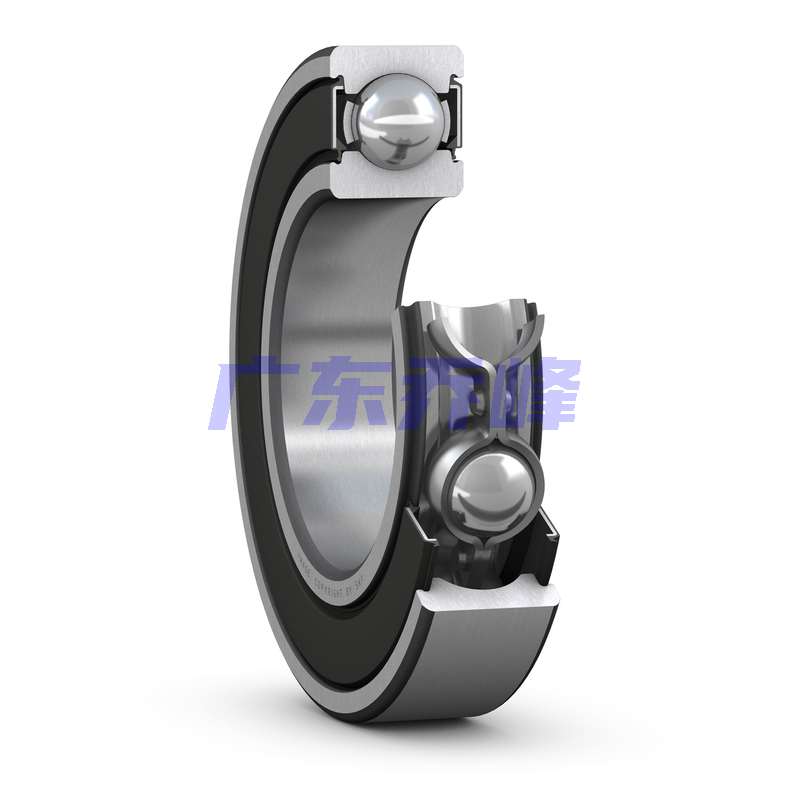

SKF 6309-2RSH軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 6309-2RSH軸承尺寸圖
