SKF 623-Z軸承代號說明
6
2
3
-
Z
6：微型深溝球軸承
2：尺寸系列：02系列
3：內徑：3 mm
-Z：單面帶防塵蓋
6：
微型深溝球軸承
2：
尺寸系列：02系列
3：
內徑：3 mm
-Z：
單面帶防塵蓋
SKF 623-Z軸承尺寸
| 內徑 | d | 3mm |
| 外徑 | D | 10mm |
| 寬度 | B | 4mm |
| 內圈肩部直徑 | d? ≈ | 4.8mm |
| 外圈肩部凹槽直徑 | D? ≈ | 8.2mm |
| 外圈倒角尺寸 | r?,? min. | 0.15mm |
SKF 623-Z軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 4.2mm |
| 軸擋肩直徑 | d? max. | 5.1mm |
| 軸承座擋肩尺寸 | D? max. | 8.8mm |
| 倒角半徑 | r? max. | 0.1mm |
SKF 623-Z軸承數據計算
| 基本額定動載 | 0.54kN |
| 基本額定靜載荷 | 0.18kN |
| 疲勞載荷限值 | 0.007kN |
| 參考轉速 | 130000r/min |
| 極限轉速 | 80000r/min |
| 計算系數 | 0.025 |
| 計算系數 | 7.5 |
SKF 623-Z軸承質量
| 軸承重量 | 0.0015kg |
SKF 623-Z軸承公差等級
| 尺寸公差 | 普通 | |
| 徑向跳動 | 普通 |

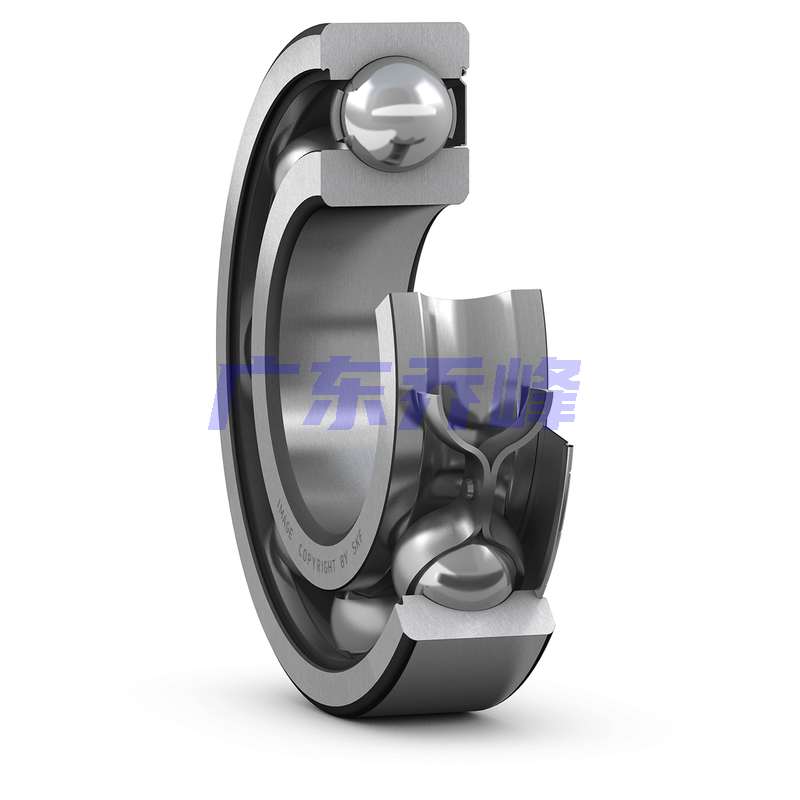

SKF 623-Z軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 623-Z軸承尺寸圖
