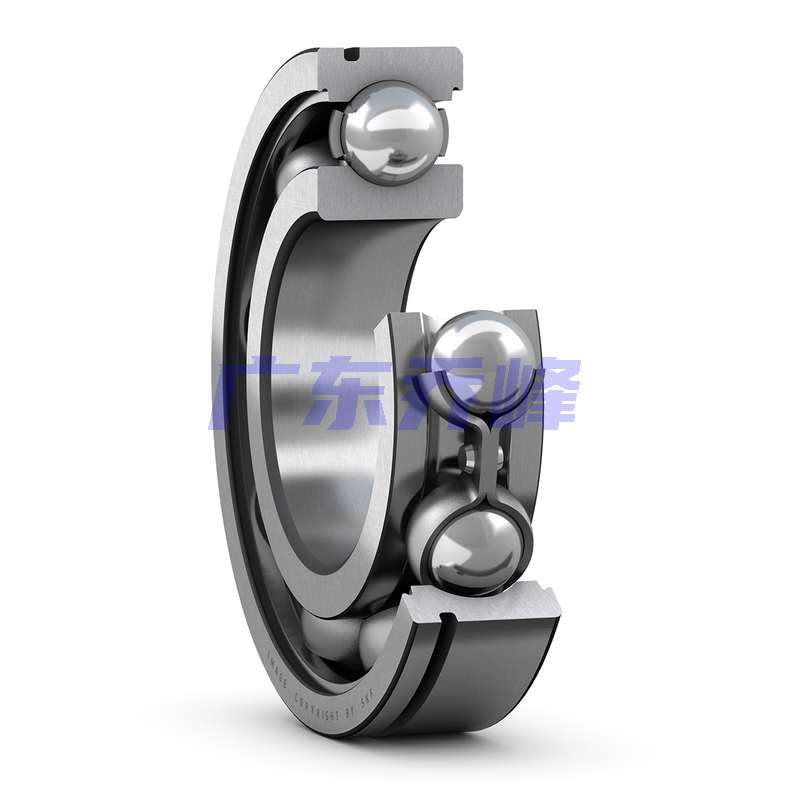

SKF 6212N軸承代號說明
6
2
1
2
N
6：深溝球軸承
2：尺寸系列：02系列
12：內徑：60 mm
N：外圈帶止動槽
6：
深溝球軸承
2：
尺寸系列：02系列
12：
內徑：60 mm
N：
外圈帶止動槽
SKF 6212N軸承尺寸
| 內徑 | d | 60mm |
| 外徑 | D | 110mm |
| 寬度 | B | 22mm |
| 內圈肩部直徑 | d? ≈ | 75.5mm |
| 外圈肩部凹槽直徑 | D? ≈ | 98mm |
| 外圈止動槽的直徑 | D? | 106.81mm |
| 外圈止動槽寬度 | b | 2.7mm |
| 外圈側面-止動槽的距離 | C | 3.28mm |
| 止動槽底部半徑 | r? max. | 0.6mm |
| 外圈倒角尺寸 | r?,? min. | 1.5mm |
SKF 6212N軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 69mm |
| 軸承座擋肩尺寸 | D? max. | 101mm |
| 軸承座內的止動環凹槽直徑 | Db min. | 118mm |
| 軸承座內的止動環凹槽深度 | b? min. | 3mm |
| 外圈側面-止動環背面的間距 | C? max. | 5.74mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 6212N軸承數據計算
| 基本額定動載 | 55.3kN |
| 基本額定靜載荷 | 36kN |
| 疲勞載荷限值 | 1.53kN |
| 參考轉速 | 13000r/min |
| 極限轉速 | 8000r/min |
| 計算系數 | 0.025 |
| 計算系數 | 14.3 |
SKF 6212N軸承質量
| 軸承重量 | 0.8kg |
SKF 6212N軸承公差等級
| 尺寸公差 | P6 | |
| 徑向跳動 | P6 |
SKF 6212N軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 6212N軸承尺寸圖
