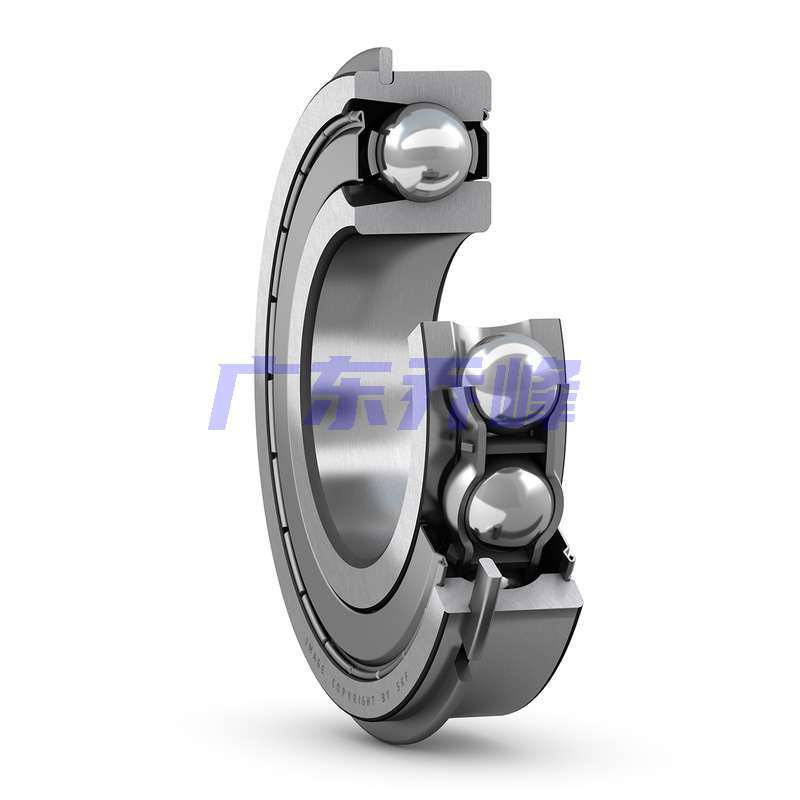

SKF 312-2ZNR軸承代號說明
3
1
2
-
2
Z
N
R
3：尺寸系列：03系列
12：內徑：60 mm
-2Z：雙面帶防塵蓋
NR：帶止動環槽
3：
尺寸系列：03系列
12：
內徑：60 mm
-2Z：
雙面帶防塵蓋
NR：
帶止動環槽
SKF 312-2ZNR軸承尺寸
| 內徑 | d | 60mm |
| 外徑 | D | 130mm |
| 寬度 | B | 31mm |
| 內圈肩部直徑 | d? ≈ | 81.86mm |
| 外圈肩部凹槽直徑 | D? ≈ | 112.2mm |
| 外圈止動槽的直徑 | D? | 125.22mm |
| 止動環外徑 | D? | 139.7mm |
| 外圈止動槽寬度 | b | 3.1mm |
| 外圈側面-止動槽的距離 | C | 4.06mm |
| 止動環寬度 | f | 2.82mm |
| 止動槽底部半徑 | r? max. | 0.6mm |
| 外圈倒角尺寸 | r?,? min. | 2.1mm |
SKF 312-2ZNR軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 72mm |
| 軸擋肩直徑 | d? max. | 81.7mm |
| 軸承座擋肩尺寸 | D? max. | 118mm |
| 軸承座內的止動環凹槽直徑 | Db min. | 141mm |
| 軸承座內的止動環凹槽深度 | b? min. | 3.5mm |
| 外圈側面-止動環背面的間距 | C? max. | 6.88mm |
| 倒角半徑 | r? max. | 2mm |
SKF 312-2ZNR軸承數據計算
| 基本額定動載 | 91.3kN |
| 基本額定靜載荷 | 78kN |
| 疲勞載荷限值 | 3.35kN |
| 參考轉速 | 9500r/min |
| 極限轉速 | 4800r/min |
| 計算系數 | 0.05 |
SKF 312-2ZNR軸承質量
| 軸承重量 | 1.85kg |
SKF 312-2ZNR軸承包含的產品
| 止動環 | SP 130 |
SKF 312-2ZNR軸承公差等級
| 尺寸公差 | 普通 | |
| 徑向跳動 | 普通 |
SKF 312-2ZNR軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 312-2ZNR軸承尺寸圖
