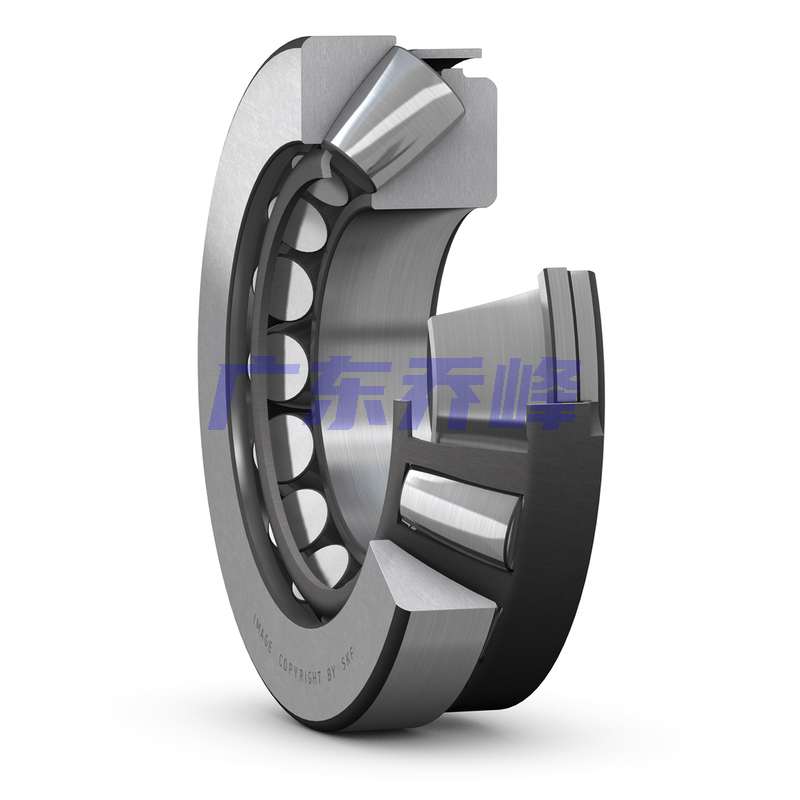

SKF 29317E軸承代號說明
2
9
3
1
7
E
2：調心滾子軸承
93：293 系列
17：內徑：85 mm
E：內部設計優化
2：
調心滾子軸承
93：
293 系列
17：
內徑：85 mm
E：
內部設計優化
SKF 29317E軸承尺寸
| 內徑 | d | 85mm |
| 外徑 | D | 150mm |
| 公稱高度 | H | 39mm |
| 軸圈末端側面外徑 | d? ≈ | 134mm |
| 外圈肩部直徑 | D? ≈ | 110mm |
| 軸圈寬度或軸圈孔徑長度要適合軸圈（帶有鐵質保持架的軸承） | B | 24.5mm |
| 軸圈+ 保持架高度 | B? | 33.8mm |
| 座圈高度 | C | 20mm |
| 軸承外圈末端側面到壓力點距離 | s | 50mm |
| 軸圈倒角尺寸 | r?,? min. | 1.5mm |
SKF 29317E軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 115mm |
| 隔圈擋肩尺寸（ E 設計軸承） | db1 max. | 90mm |
| 隔圈擋肩尺寸（ E 設計軸承） | db2 max. | 90mm |
| 軸承座擋肩尺寸 | D? max. | 129mm |
| 倒角半徑 | r? max. | 1.5mm |
SKF 29317E軸承數據計算
| 基本額定動載 | 380kN |
| 基本額定靜載荷 | 1060kN |
| 疲勞載荷限值 | 129kN |
| 參考轉速 | 2400r/min |
| 極限轉速 | 4000r/min |
| 最小軸向載荷系數 | 0.11 |
SKF 29317E軸承質量
| 軸承重量 | 2.75kg |
SKF 29317E軸承尺寸圖
