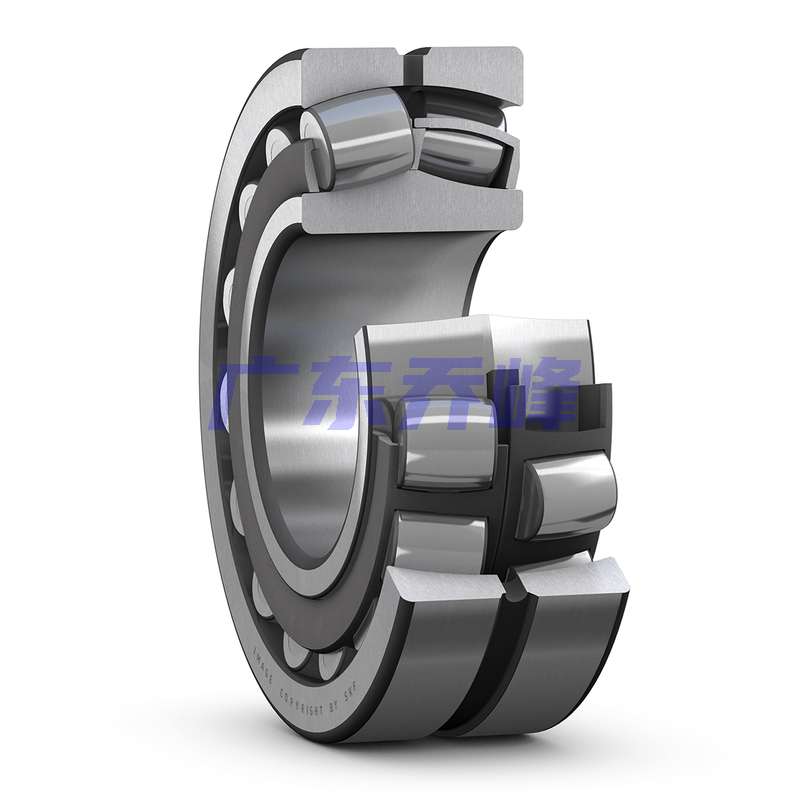

SKF 24048CC/C4W33VA991軸承代號說明
2
4
0
4
8
C
C
/
C
4
W
3
3
V
A
9
9
1
2：調心滾子軸承
4：寬度尺寸系列：4系列
0：外徑尺寸系列：0系列
48：內徑：240 mm
CC：沖壓鋼保持架，內圈無擋邊，帶內圈引導的浮動導環
/：分隔符
C4：徑向游隙大于C3組
W33：外圈帶潤滑槽，槽內有三個潤滑孔
VA991：適合于高轉速應用
2：
調心滾子軸承
4：
寬度尺寸系列：4系列
0：
外徑尺寸系列：0系列
48：
內徑：240 mm
CC：
沖壓鋼保持架，內圈無擋邊，帶內圈引導的浮動導環
/：
分隔符
C4：
徑向游隙大于C3組
W33：
外圈帶潤滑槽，槽內有三個潤滑孔
VA991：
適合于高轉速應用
SKF 24048CC/C4W33VA991軸承尺寸
| 內徑 | d | 240mm |
| 外徑 | D | 360mm |
| 寬度 | B | 118mm |
| 內圈肩部直徑 | d? ≈ | 265mm |
| 外圈肩部/凹處直徑 | D? ≈ | 316mm |
| 外圈潤滑槽寬度 | b | 13.9mm |
| 潤滑孔直徑（外圈） | K | 7.5mm |
| 外圈倒角尺寸 | r?,? min. | 3mm |
SKF 24048CC/C4W33VA991軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 253mm |
| 軸承座擋肩尺寸 | D? max. | 347mm |
| 倒角半徑 | r? max. | 2.5mm |
SKF 24048CC/C4W33VA991軸承數據計算
| 基本額定動載荷 | 1663kN |
| 基本額定靜載荷 | 2700kN |
| 疲勞載荷限值 | 228kN |
| 參考轉速 | 1100r/min |
| 極限轉速 | 2500r/min |
| 計算系數 | 0.3 |
| 計算系數 | 2.3 |
| 計算系數 | 3.4 |
| 計算系數 | 2.2 |
SKF 24048CC/C4W33VA991軸承質量
| 軸承重量 | 41.5kg |
SKF 24048CC/C4W33VA991軸承尺寸圖
