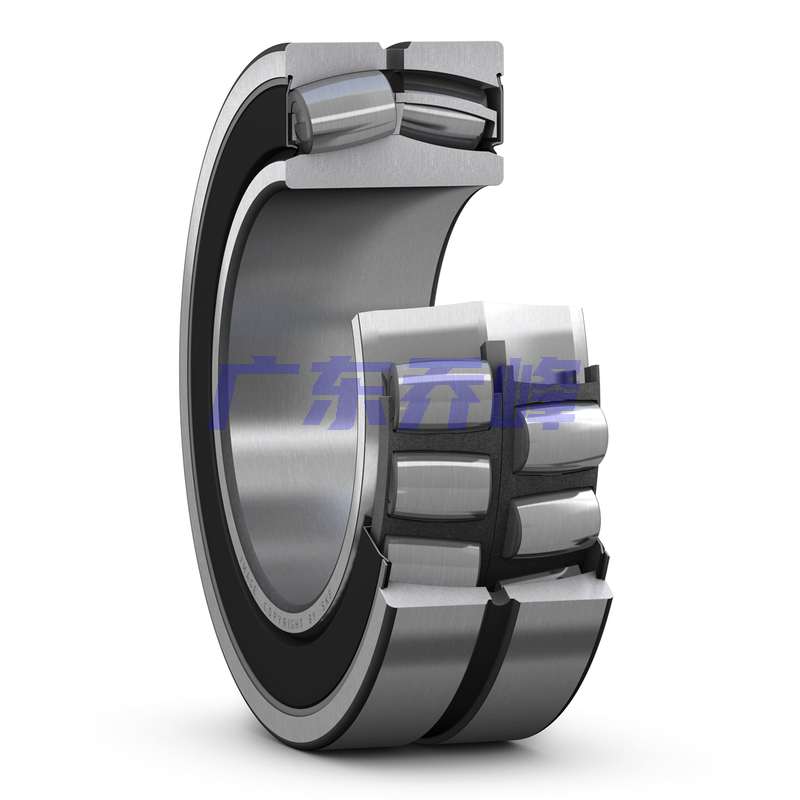

SKF 23038-2CS5K/VT143軸承代號說明
2
3
0
3
8
-
2
C
S
5
K
/
V
T
1
4
3
2：調心滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
38：內徑：190 mm
-：分隔符
2CS5：兩側帶 HNBR 氫化丁腈橡膠接觸式密封件
K：圓錐孔，錐度 1:12
/：分隔符
VT143：預填 25% – 45% 的 SKF LGEP 2 潤滑脂
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
38：
內徑：190 mm
-：
分隔符
2CS5：
兩側帶 HNBR 氫化丁腈橡膠接觸式密封件
K：
圓錐孔，錐度 1:12
/：
分隔符
VT143：
預填 25% – 45% 的 SKF LGEP 2 潤滑脂
SKF 23038-2CS5K/VT143軸承尺寸
| 內徑 | d | 190mm |
| 外徑 | D | 290mm |
| 寬度 | B | 75mm |
| 內圈肩部直徑 | d? ≈ | 211mm |
| 外圈肩部/凹處直徑 | D? ≈ | 270mm |
| 外圈潤滑槽寬度 | b | 13.9mm |
| 潤滑孔直徑（外圈） | K | 7.5mm |
| 外圈倒角尺寸 | r?,? min. | 2.1mm |
| 圓錐孔，錐度 1:12 |
SKF 23038-2CS5K/VT143軸承擋肩尺寸
| 軸承座擋肩尺寸 | D? max. | 279mm |
| 倒角半徑 | r? max. | 2mm |
SKF 23038-2CS5K/VT143軸承數據計算
| 基本額定動載荷 | 917kN |
| 基本額定靜載荷 | 1340kN |
| 疲勞載荷限值 | 122kN |
| 極限轉速 | 520r/min |
| 計算系數 | 0.21 |
| 計算系數 | 3.2 |
| 計算系數 | 4.8 |
| 計算系數 | 3.2 |
SKF 23038-2CS5K/VT143軸承質量
| 軸承重量 | 17kg |
SKF 23038-2CS5K/VT143軸承尺寸圖
