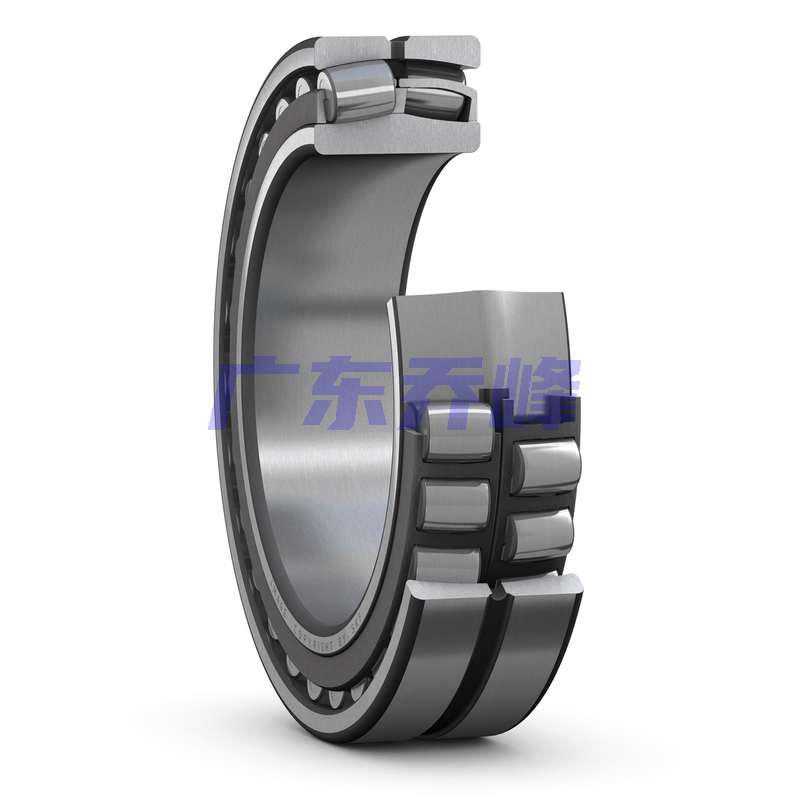

SKF 229750J/C3R505軸承代號說明
2
2
9
7
5
0
J
/
C
3
R
5
0
5
229750：型號，具體意義不明
J：沖壓鋼保持架，內圈引導
/：分隔符
C3：徑向游隙大于普通組
R505：鐵路軸箱用調心滾子軸承
229750：
型號，具體意義不明
J：
沖壓鋼保持架，內圈引導
/：
分隔符
C3：
徑向游隙大于普通組
R505：
鐵路軸箱用調心滾子軸承
SKF 229750J/C3R505軸承尺寸
| 內徑 | d | 130mm |
| 外徑 | D | 220mm |
| 寬度 | B | 73mm |
| 內圈肩部直徑 | d? ≈ | 154mm |
| 外圈肩部/凹處直徑 | D? ≈ | 190mm |
| 外圈倒角尺寸 | r?,? min. | 2.1mm |
SKF 229750J/C3R505軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 142mm |
| 軸承座擋肩尺寸 | D? max. | 208mm |
| 倒角半徑 | r? max. | 2mm |
SKF 229750J/C3R505軸承數據計算
| 基本額定動載荷 | 564kN |
| 基本額定靜載荷 | 930kN |
| 疲勞載荷限值 | 93kN |
| 參考轉速 | 1600r/min |
| 極限轉速 | 2400r/min |
| 計算系數 | 0.31 |
| 計算系數 | 2.2 |
| 計算系數 | 3.3 |
| 計算系數 | 2.2 |
SKF 229750J/C3R505軸承質量
| 軸承重量 | 11.5kg |
SKF 229750J/C3R505軸承尺寸圖
