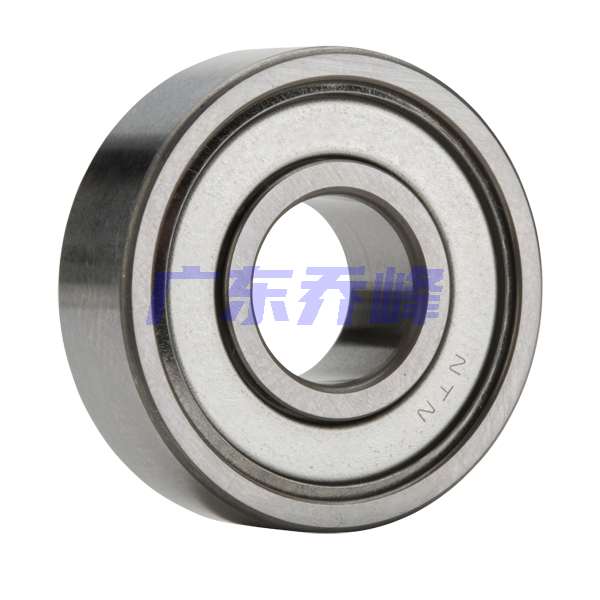

NTN W688AZ軸承代號說明
W
6
8
8
A
Z
W：加寬系列
6：深溝球軸承
8：尺寸系列：18系列
8：內徑：8 mm
A：加寬內外圈
Z：單面防塵蓋
W：
加寬系列
6：
深溝球軸承
8：
尺寸系列：18系列
8：
內徑：8 mm
A：
加寬內外圈
Z：
單面防塵蓋
NTN W688AZ軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 41000轉/分鐘 |
| 極限轉速-脂潤滑 | 35000轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 14.4 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 161 lbf 715 N 0.72 kN |
| 基本額定動載荷 | 400 lbf 1780 N 1.78 kN |
| 附件 | 單面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN W688AZ軸承尺寸規格
| 單列深溝球軸承 - 單面防塵蓋 - 尺寸 | |
| d | 0.3150 in 8.000 mm |
| D | 0.6299 in 16.000 mm |
| B | 0.1969 in 5.000 mm |
| r | 0.0079 in 0.200 mm |
| da min | 0.3780 in 9.600 mm |
| da max | 0.3937 in 10.000 mm |
| Da max | 0.5669 in 14.400 mm |
| ras max | 0.0079 in 0.200 mm |

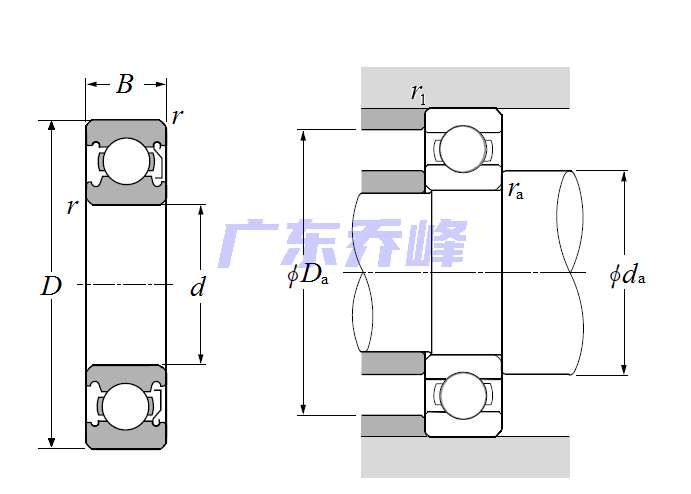

NTN W688AZ軸承尺寸圖
