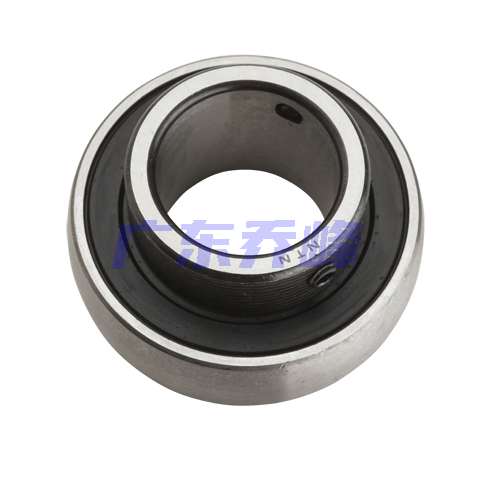

NTN AS205-015軸承代號說明
A
S
2
0
5
-
0
1
5
AS：窄內圈，緊定螺釘式
2：系列：輕型承重
05：內徑系列：25 mm 系列
-：內徑分隔符
015：內徑：0.9375 in
AS：
窄內圈，緊定螺釘式
2：
系列：輕型承重
05：
內徑系列：25 mm 系列
-：
內徑分隔符
015：
內徑：0.9375 in
NTN AS205-015軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 5900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 基礎外圈型號 | 205 |
| 基本額定靜載荷 | 1760 lbf 7850 N 7.85 kN |
| 基本額定動載荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 雙面密封 |
| 重量 | 0.388 lb 0.176 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AS205-015軸承尺寸規格
| 帶緊定螺釘?shù)耐馇蛎孑S承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 15/16 in 23.813 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 1.0630 in 27.000 mm |
| r | 0.0394 in 1.000 mm |
| ds | 10-32 UNF |
| G | 0.1969 in 5.000 mm |
| d4 | 1.3346 in 33.900 mm |
| S1 | 0.7677 in 19.500 mm |
| S | 0.2953 in 7.500 mm |
NTN AS205-015軸承尺寸圖
NTN AS205-015軸承相關配件/適用型號
| ASPP205-015 | 詳細尺寸，d：23.813mm，h：28.60000mm，b：32.000mm，j：86.000mm，2b：56.600mm，r：108.000mm |
| ASRPP205-015 | 詳細尺寸，d：23.813mm，h：33.30000mm，b：38.000mm，j：95.000mm，2b：66.300mm，r：117.000mm |
| ASFB205-015 | 詳細尺寸，d：23.813mm，h：95.00000mm，b：20.000mm，j：76.000mm，r：64.000mm |
| ASPFL205-015 | 詳細尺寸，d：23.813mm，h：95.00000mm，b：18.000mm，j：76.000mm，r：71.000mm |
| ASFD205-015 | 詳細尺寸，d：23.813mm，h：95.00000mm，b：17.000mm，j：76.000mm，r：71.000mm |
| ASPF205-015 | 詳細尺寸，d：23.813mm，h：95.00000mm，c：4.000mm，b：18.000mm，j：76.000mm |
| ASRPF205-015 | 詳細尺寸，d：23.813mm，h：113.00000mm，c：5.200mm，b：18.000mm，j：90.500mm |
| ASPT205-015-10 | 詳細尺寸，d：23.813mm，b：34.500mm |
