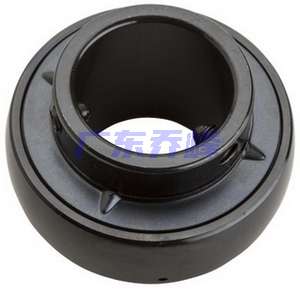

NTN UC319-311D1軸承代號說明
U
C
3
1
9
-
3
1
1
D
1
UC：寬內圈，緊定螺釘式，帶拋油環
3：系列：重型承重
19：內徑系列：95 mm 系列
-：內徑分隔符
311：內徑：3.6875 in
D1：帶油槽油孔，可再潤滑
UC：
寬內圈，緊定螺釘式，帶拋油環
3：
系列：重型承重
19：
內徑系列：95 mm 系列
-：
內徑分隔符
311：
內徑：3.6875 in
D1：
帶油槽油孔，可再潤滑
NTN UC319-311D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 1500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 重型 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 319 |
| 基本額定靜載荷 | 26800 lbf 119000 N 119.00 kN |
| 基本額定動載荷 | 34500 lbf 153000 N 153.00 kN |
| 附件 | 雙面密封 |
| 重量 | 19.500 lb 8.845 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UC319-311D1軸承尺寸規格
| 帶緊定螺釘的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 3-11/16 in 93.663 mm |
| D | 7.8740 in 200.000 mm |
| C | 2.0079 in 51.000 mm |
| B | 4.0551 in 103.000 mm |
| r | 0.1181 in 3.000 mm |
| ds | 5/8-18 UNF |
| G | 0.6299 in 16.000 mm |
| d4 | 5.0197 in 127.500 mm |
| S1 | 2.4409 in 62.000 mm |
| S | 1.6142 in 41.000 mm |
| F | 0.5039 in 12.800 mm |

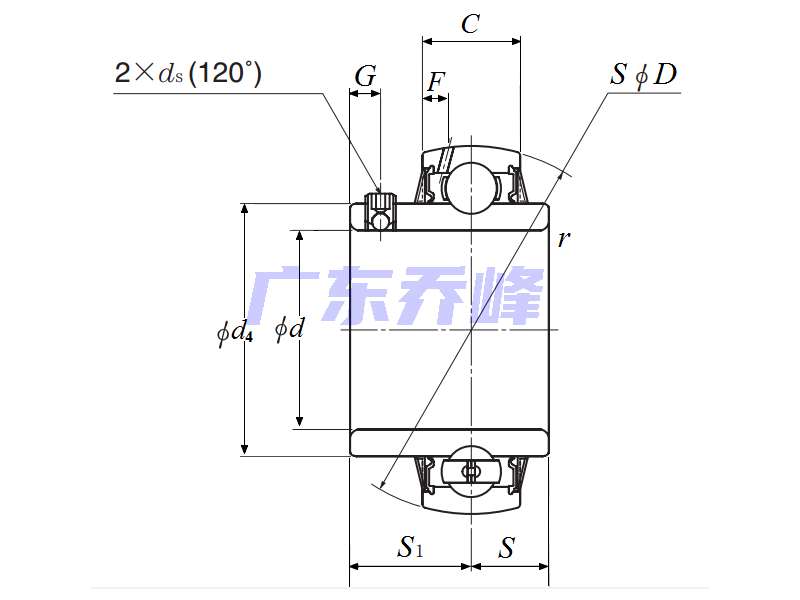

NTN UC319-311D1軸承尺寸圖
NTN UC319-311D1軸承相關配件/適用型號
| CM-UCP319-311D1 | 詳細尺寸，d：93.663mm，h：125.00000mm，j：360.000mm，bi：180.000mm，t：258.000mm，r：470.000mm |
| C-UCP319-311D1 | 詳細尺寸，d：93.663mm，h：125.00000mm，j：360.000mm，bi：180.000mm，t：258.000mm，r：470.000mm |
| UCP319-311D1 | 詳細尺寸，d：93.663mm，h：125.00000mm，b：120.000mm，j：360.000mm，2b：250.000mm，r：470.000mm |
| C-UCF319-311D1 | 詳細尺寸，d：93.663mm，b：94.000mm，j：228.000mm，bi：149.000mm，r：290.000mm |
| CM-UCF319-311D1 | 詳細尺寸，d：93.663mm，b：94.000mm，j：228.000mm，bi：149.000mm，r：290.000mm |
| UCFS319-311D1 | 詳細尺寸，d：93.663mm，c：121.000mm，b：94.000mm，j：228.000mm，r：290.000mm |
| C-UCFS319-311D1 | 詳細尺寸，d：93.663mm，j：228.000mm，bi：149.000mm，r：290.000mm |
| CM-UCFS319-311D1 | 詳細尺寸，d：93.663mm，j：228.000mm，bi：149.000mm，r：290.000mm |
| UCF319-311D1 | 詳細尺寸，d：93.663mm，c：121.000mm，b：76.000mm，j：216.000mm，r：280.000mm |
| UCT319-311D1 | 詳細尺寸，d：93.663mm，h：270.00000mm，2b：165.000mm，r：322.000mm，r2max：240.000mm |
| C-UCT319-311D1 | 詳細尺寸，d：93.663mm，h：270.00000mm，bi：180.000mm，r：327.000mm，r2max：240.000mm |
| CM-UCT319-311D1 | 詳細尺寸，d：93.663mm，h：270.00000mm，bi：180.000mm，r：327.000mm，r2max：240.000mm |
| UCC319-311D1 | 詳細尺寸，d：93.663mm，h：240.00000mm，b：72.000mm，r：4.000mm |
