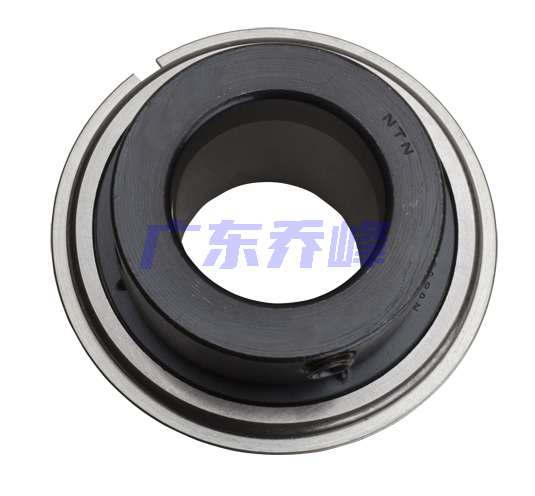

NTN UELS209-111D1NR軸承代號說明
U
E
L
S
2
0
9
-
1
1
1
D
1
N
R
UEL：寬內圈，鎖圈帶拋油環
S：圓柱外圈
2：系列：輕型承重
09：內徑系列：45 mm 系列
-：內徑分隔符
111：內徑：1.6875 in
D1：帶油槽油孔，可再潤滑
NR：帶止動環和止動槽
UEL：
寬內圈，鎖圈帶拋油環
S：
圓柱外圈
2：
系列：輕型承重
09：
內徑系列：45 mm 系列
-：
內徑分隔符
111：
內徑：1.6875 in
D1：
帶油槽油孔，可再潤滑
NR：
帶止動環和止動槽
NTN UELS209-111D1NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL209 |
| 基礎外圈型號 | 209 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 4600 lbf 20400 N 20.40 kN |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 雙面密封 |
| 重量 | 2.101 lb 0.953 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UELS209-111D1NR軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 1.6875 in 42.863 mm |
| D | 3.3465 in 85.000 mm |
| C | 0.8661 in 22.000 mm |
| B | 1.6850 in 42.800 mm |
| B1 | 2.2165 in 56.300 mm |
| r | 0.0591 in 1.500 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.5000 in 63.500 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.3740 in 34.900 mm |
| S | 0.8425 in 21.400 mm |
| F | 0.2008 in 5.100 mm |
| r1 | 0.0591 in 1.500 mm |
| a | 0.1378 in 3.500 mm |
| D1 | 3.2209 in 81.810 mm |
| D2 | 3.6063 in 91.600 mm |
| f | 0.0807 in 2.050 mm |
NTN UELS209-111D1NR軸承尺寸圖
