NTN MU5210DX軸承代號說明
M
U
5
2
1
0
D
X
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
5：寬度系列：05系列
2：尺寸系列：02系列
10：內徑：50 mm
D：外圈單擋邊
X：X-Bar復合鋼
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
5：
寬度系列：05系列
2：
尺寸系列：02系列
10：
內徑：50 mm
D：
外圈單擋邊
X：
X-Bar復合鋼
NTN MU5210DX軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 32500 lbf 144000 N 144.00 kN |
| 基本額定動載荷 | 23400 lbf 104000 N 104.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU5210DX軸承尺寸規格
| 圓柱滾子軸承 -內圈帶兩個加強筋，可分離型外圈帶一個加強筋 - 尺寸 | |
| B | 1.9685 in 50.000 mm |
| D | 3.5433 in 90.000 mm |
| W | 1.1875 in 30.162 mm |
| C | 3.1319 in 79.550 mm |
| F | 2.5181 in 63.960 mm |
| H | 3.0181 in 76.660 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 2.2717 in 57.700 mm |
| V（加強筋內外圈） | 2.3819 in 60.500 mm |
| X（普通內外圈） | 3.2598 in 82.800 mm |
| Z（加強筋內外圈） | 3.1299 in 79.500 mm |
| r | 0.0402 in 1.020 mm |

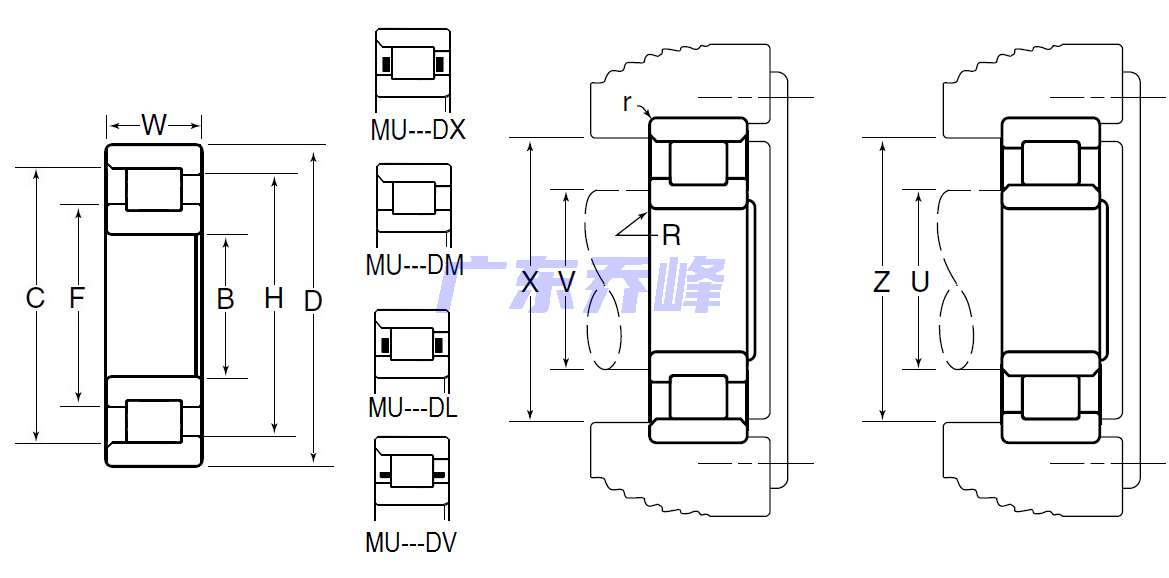

NTN MU5210DX軸承尺寸圖
